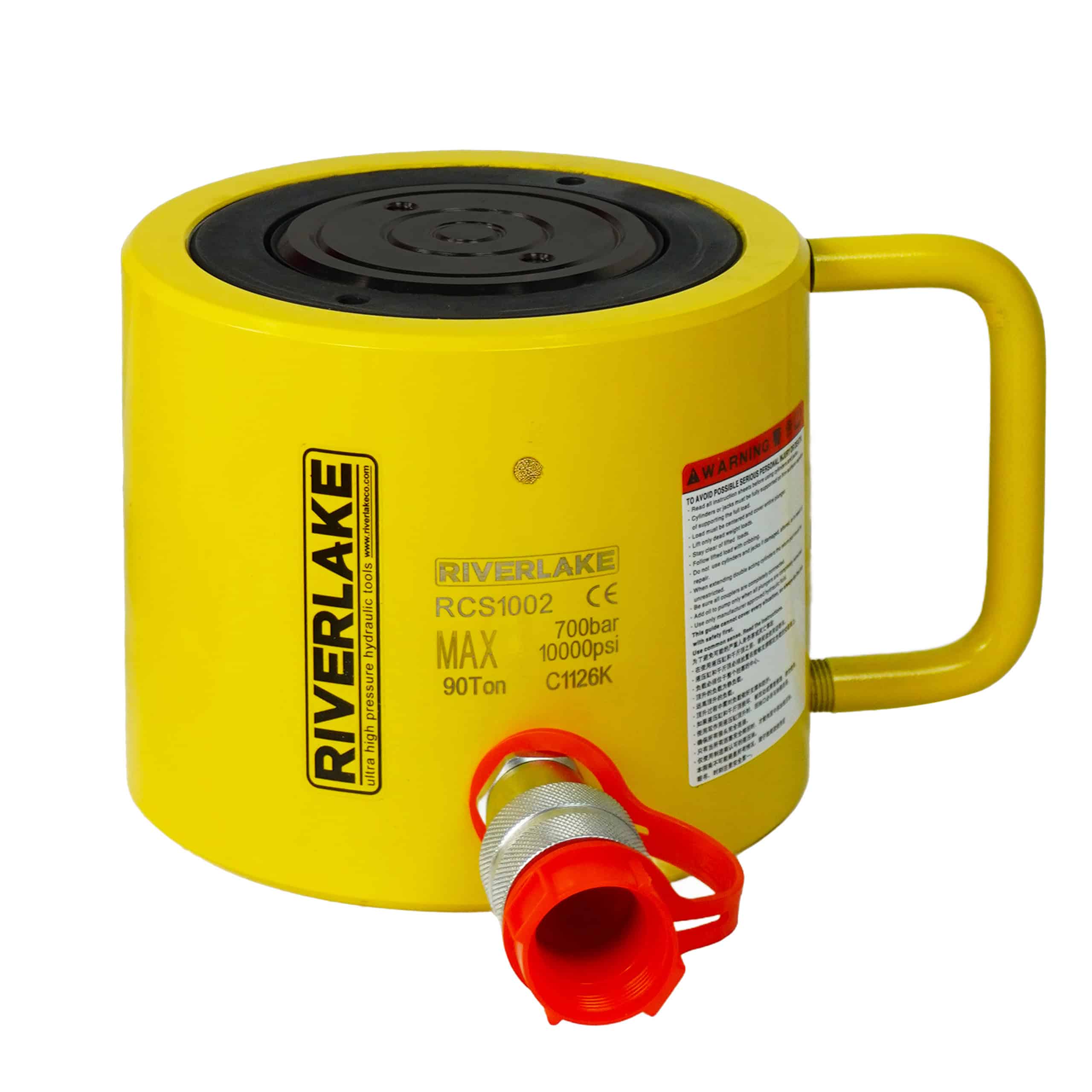

RCS1002, Χωρητικότητα 90 Τόνων, Κτύπημα 57mm, Υδραυλικοί Κύλινδροι Χαμηλού Προφίλ
Σχεδιασμένη για περιορισμένους χώρους και απαιτητικές εφαρμογές, η σειρά RCS της RIVERLAKE προσφέρει αξιόπιστη απόδοση σε ένα ελαφρύ, συμπαγές σώμα. Αυτοί οι κύλινδροι απλής δράσης με ελατήριο επαναφοράς συνδυάζουν προηγμένη επεξεργασία επιφάνειας με πρακτικά χαρακτηριστικά για να εξασφαλίσουν ανθεκτικότητα, αντοχή στη διάβρωση και ευκολία χρήσης σε βιομηχανικά και κατασκευαστικά περιβάλλοντα.
Περιγραφή
Σειρά: RCS | Σειρά προϊόντων: Βιομηχανικά εργαλεία
Βασικά χαρακτηριστικά:
-
Προηγμένη επεξεργασία επιφάνειας – Το σώμα του κυλίνδρου, το έμβολο και ο δακτύλιος διακοπής υφίστανται αέρια εναζώτωση + μεταοξείδωση, παρέχοντας εξαιρετική αντοχή στη φθορά, αυτολίπανση και προστασία από τη διάβρωση.
-
Επιπλέον φινίρισμα βαφής – Ολόκληρος ο κύλινδρος λαμβάνει μια δεύτερη επίστρωση βαφής, ενισχύοντας την οπτική αναγνώριση και βελτιώνοντας περαιτέρω την αντοχή στη διάβρωση.
-
Συμπαγής και ελαφρύς σχεδιασμός – Ιδανικό για εργασία σε στενούς χώρους όπου δεν χωράνε κύλινδροι πλήρους μεγέθους.
-
Τσιμούχα υαλοκαθαριστήρα – Ελαχιστοποιεί την εισροή ρύπων, παρατείνοντας σημαντικά τη διάρκεια ζωής του υδραυλικού κυλίνδρου.
-
Στάνταρ ταχυσύνδεσμος CEJN και καπάκι σκόνης – Όλα τα μοντέλα είναι εξοπλισμένα με γνήσιο ταχυσύνδεσμο CEJN και προστατευτικό καπάκι σκόνης για γρήγορες και καθαρές συνδέσεις.
-
Βιδωτό έμβολο στην κορυφή – Το αυλακωτό έμβολο διαθέτει οπή με σπείρωμα στο πάνω μέρος, επιτρέποντας την εύκολη τοποθέτηση μιας προαιρετικής σέλας με δυνατότητα κλίσης.
-
Φορητή επιλογή – Το μοντέλο RCS‑1002 διαθέτει ενσωματωμένη λαβή για άνετη μεταφορά.
-
Μονής ενέργειας, με ελατήριο επιστροφής – Η αξιόπιστη επαναφορά του ελατηρίου απλοποιεί τη λειτουργία και βελτιώνει την ασφάλεια.
Υπηρεσίες
- Σφραγίδα σκόνης, που εμποδίζει την είσοδο εξωτερικών ακαθαρσιών στο εσωτερικό του κυλίνδρου και την πρόκληση μόλυνσης ή ζημιάς.
- Η ράβδος εμβόλου υιοθετεί επεξεργασία αζωτούχησης αερίου, με εξαιρετική αντοχή στη φθορά και αντοχή στη διάβρωση.
- Ο σουηδικός σύνδεσμος CEJN και το καπάκι σκόνης εξασφαλίζουν ασφάλεια σε όλη την έκταση.
- Ο δακτύλιος αναστολής με αέριο νιτρίδιο χρησιμοποιείται για την απορρόφηση του έκκεντρου φορτίου και την αποτροπή της υπερβολικής κίνησης του εμβόλου.
- Το σώμα του κυλίνδρου υποβάλλεται σε επεξεργασία με αέριο νιτρίδωση και μετα-οξείδωση, ακολουθούμενη από εξωτερική βαφή με ψήσιμο για να προσφέρει ανώτερη αντοχή στη διάβρωση.
- Στεγανοποίηση υψηλής πίεσης για την επίτευξη μηδενικής εσωτερικής διαρροής στο υδραυλικό σύστημα, μειώνοντας τη φθορά και παρατείνοντας τη διάρκεια ζωής.
- Ισχυρό ελατήριο για γρήγορη επαναφορά.
Προδιαγραφές
| Μέγιστη πίεση λειτουργίας (bar) | 700 |
| Κατηγορία χωρητικότητας (τονάζ) | 90 |
| Πλάτος (mm) | 57 |
| Συμπτυγμένο ύψος / mm | 141 |
| Εκτεταμένο ύψος / mm | 198 |
| Τύπος επιστροφής | Αγωνιστική, Ανοιξιάτικη Επιστροφή |
| Αποτελεσματικός κύλινδρος (cm2) | 126.7 |
| Χωρητικότητα λαδιού (cm)3) | 722 |
| Επιφανειακή επεξεργασία | Όλα τα εξαρτήματα υποβάλλονται σε διαδικασία αέριας εναζώτωσης και μεταοξείδωσης, ενώ το σώμα του κυλίνδρου διαθέτει ένα επιπλέον στρώμα ψημένης βαφής. |
| Coupler | CEJN 3/8NPT-18 |
| Βάρος (kg) | 10 |
Διαστάσεις
| Συμπτυγμένο ύψος/mm(A) | 141 |
| Εκτεταμένο ύψος/mm(B) | 198 |
| Εξωτερική διάμετρος κυλίνδρου/mm(C) | 165 |
| Εσωτερική διάμετρος κυλίνδρου/mm(D) | 127 |
| Ράβδος εμβόλου Dia/mm (E) | 92.2 |
| Base To Advance Port/mm(F) | 31 |
| Έμβολο Πρότρι. Από Plgr./mm(J) | 1 |
| Νήμα (P) | M8 |
| Βάθος σπειρώματος/mm(S) | 10 |
| Κύκλος σπειρώματος/mm (N) | 55 |
Σύγκριση σειρών
| Αριθμός μοντέλου | Χωρητικότητα/Τόνος (kN) | Εγκεφαλικό επεισόδιο / mm | Ενεργή περιοχή κυλίνδρου/cm2 | Χωρητικότητα λαδιού/cm3 | Συμπτυγμένο ύψος/mm(A) | Εκτεταμένο ύψος/mm(B) | Εξωτερική διάμετρος κυλίνδρου/mm(C) | Εσωτερική διάμετρος κυλίνδρου/mm(D) | Ράβδος εμβόλου Dia/mm (E) | Base To Advance Port/mm(F) | Έμβολο Πρότρι. Από Plgr./mm(J) | Νήμα (P) | Βάθος σπειρώματος/mm(S) | Κύκλος σπειρώματος/mm (N) | Βάρος / kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCS101 | 10 (101) | 38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38.1 | 17 | 5 | M4 | 8 | 26 | 2.7 |

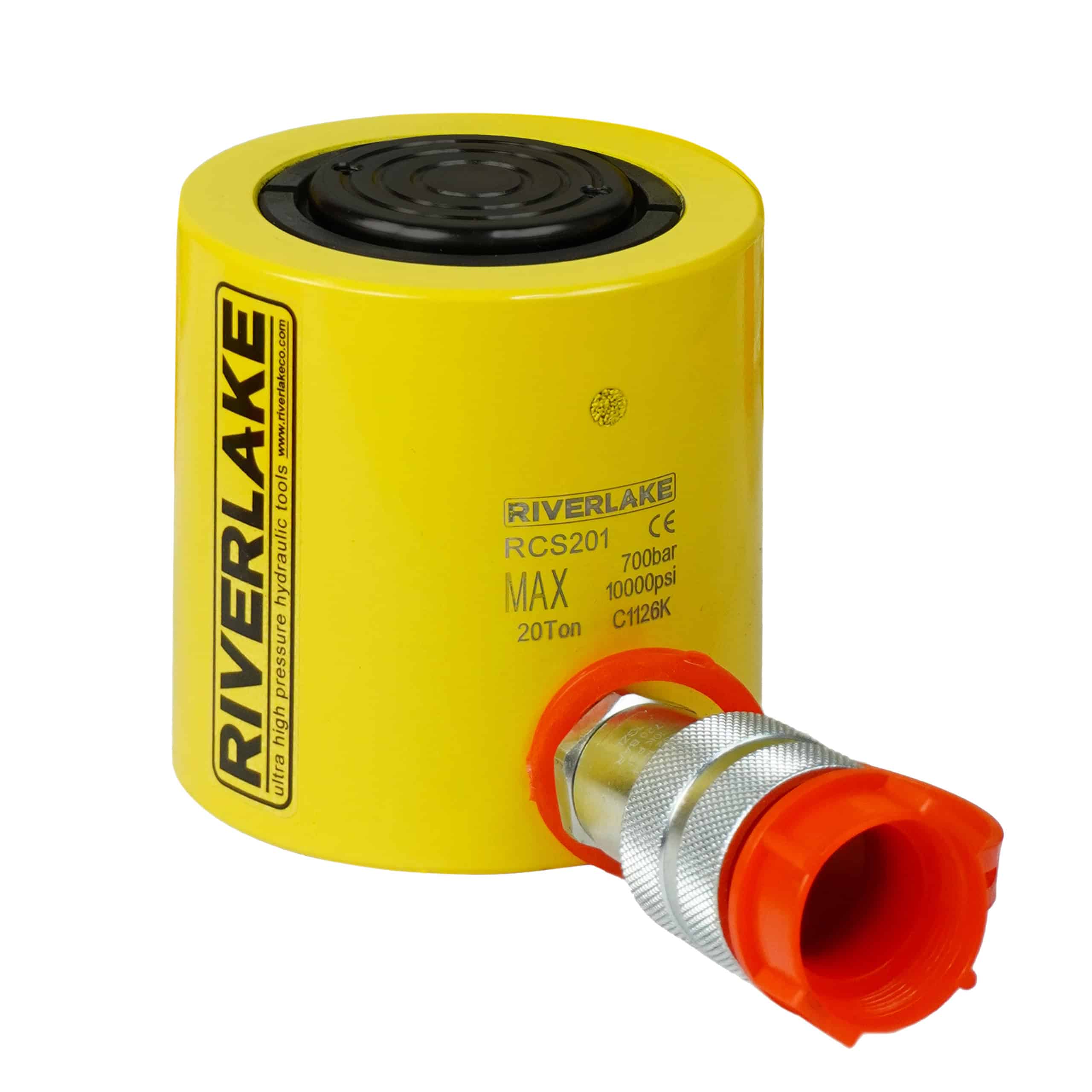

| RCS201 | 20 (201) | 45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50.8 | 17 | 3 | M5 | 8 | 40 | 5 |

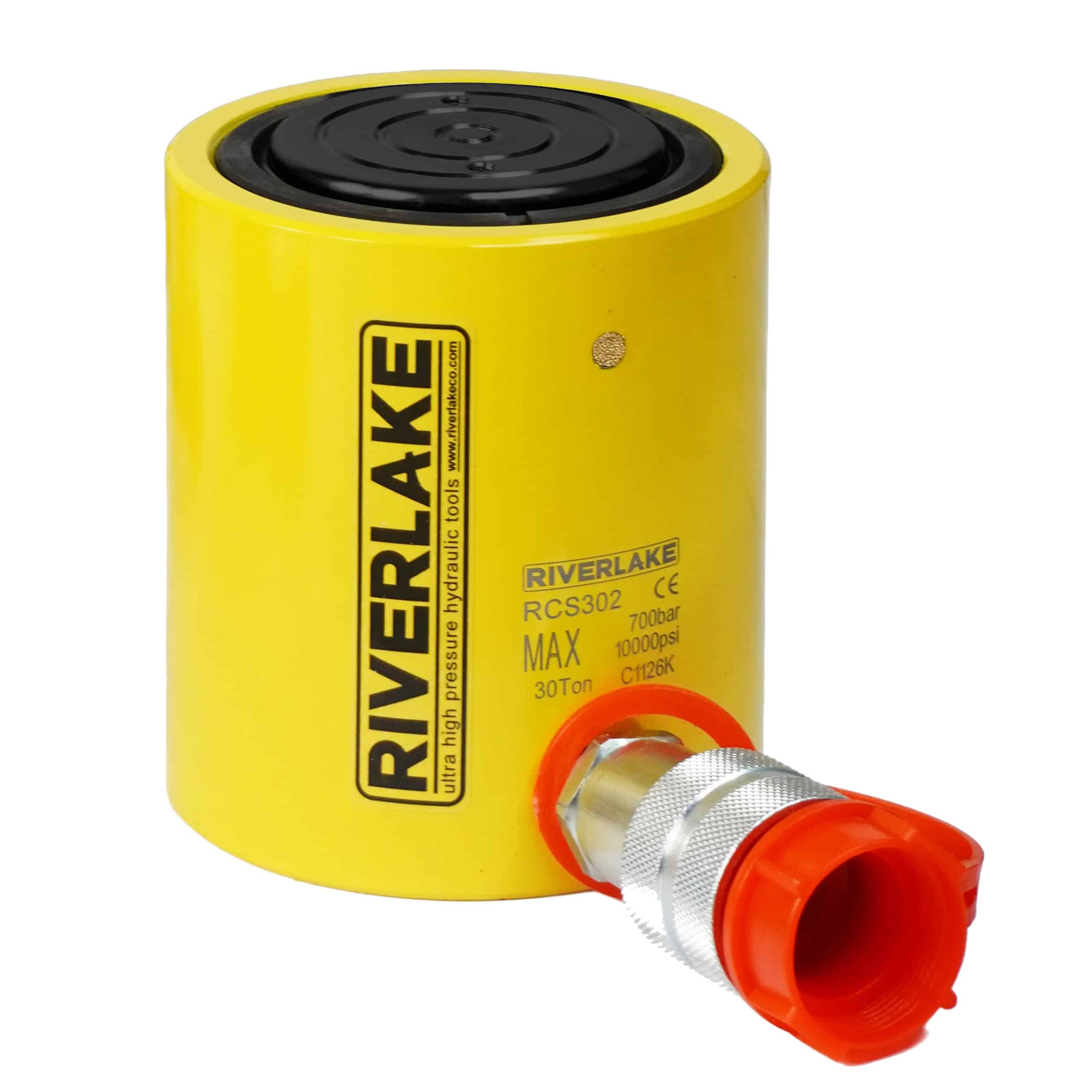

| RCS302 | 30 (295) | 62 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 66.5 | 17 | 3 | M5 | 8 | 40 | 6.8 |

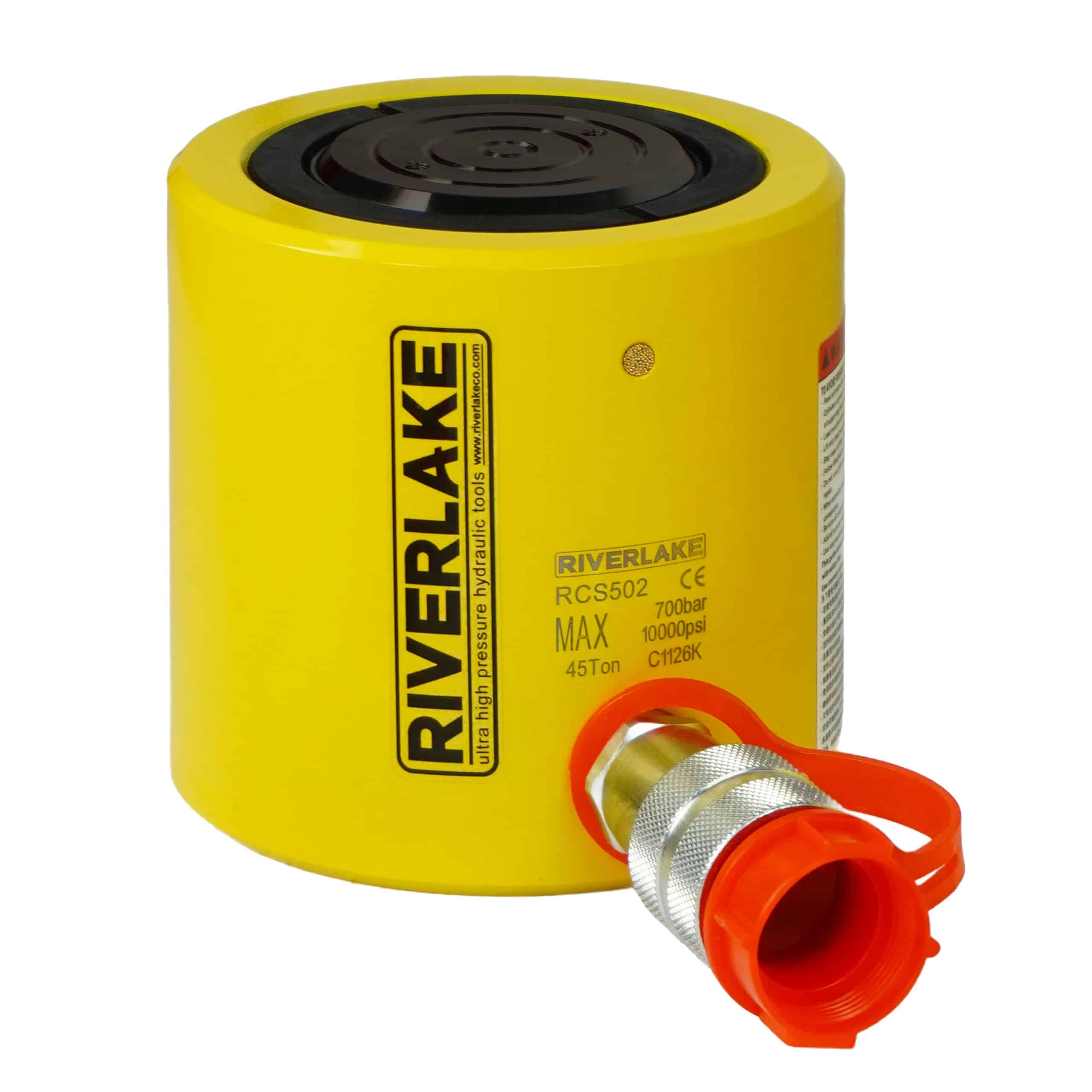

| RCS502 | 45 (435) | 60 | 62.1 | 373 | 122 | 182 | 124 | 88.9 | 69.8 | 23 | 2 | M5 | 8 | 40 | 10 |
| RCS1002 | 90 (887) | 57 | 126.7 | 722 | 141 | 198 | 165 | 127 | 92.2 | 31 | 1 | M8 | 10 | 55 | 20.7 |
