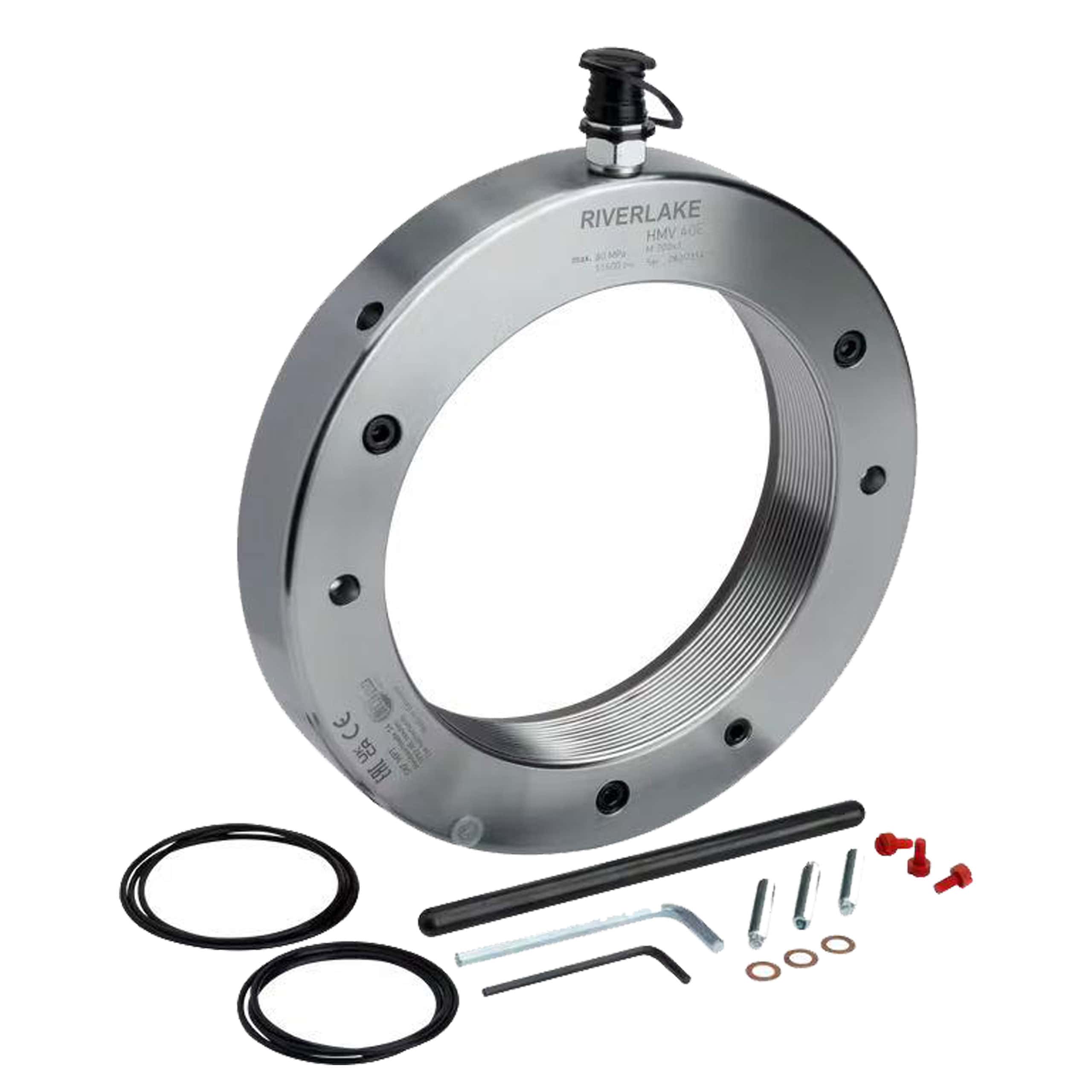

HMV Serisi, Metrik Rulman Montaj ve Sökme Hidrolik Somunu
RIVERLAKE hidrolik somunları, konik şaftlar üzerindeki rulmanların ve diğer bileşenlerin güvenli, verimli ve kontrollü bir şekilde takılıp çıkarılması için tasarlanmış hassas mühendislik ürünü aletlerdir. Entegre bir hidrolik piston aracılığıyla doğrudan eksenel kuvvet uygulayarak, RIVERLAKE hidrolik somunları ısıtma, zorla takma veya darbe teknikleri gibi geleneksel mekanik yöntemlere olan ihtiyacı ortadan kaldırır ve bileşen hasarı ve operatör yaralanması riskini önemli ölçüde azaltır.
Açıklama
Seri: HMV | Ürün Grubu: Endüstriyel Aletler
Hassas ve Kontrol Edilebilir Kuvvet UygulamasıRIVERLAKE hidrolik somunları, basınç uygulandığında güçlü ve düzgün bir eksenel kuvvet üreten dahili bir hidrolik pistona sahiptir. Bu kuvvet, takılan veya sökülen bileşene doğrudan uygulanarak, ani yükler veya düzensiz basınç olmadan doğru konumlandırma sağlar. Sonuç olarak, sürekli güvenilir bir uyum ve uzatılmış bileşen kullanım ömrü elde edilir.
Basitleştirilmiş Rulman Takma ve SökmeKonik yataklara (adaptör manşonları ve sökme manşonları dahil) rulman takmak için özel olarak tasarlanan RIVERLAKE hidrolik somunlar, geleneksel kilit somunlarına ve anahtarlara olan ihtiyacı ortadan kaldırır. Sökme işlemi için, aynı hidrolik somun, rulmanları konik millerden veya sökme manşonlarından itmek için kullanılabilir; bu da saatlerce süren işçilikten tasarruf sağlar ve millere veya gövdelere zarar gelmesini önler.
Güvenli ve Kullanıcı Dostu KullanımRIVERLAKE hidrolik somunlar, yüksek basınç hortumuyla bağlanan standart bir hidrolik pompa (manuel veya elektrikli) kullanılarak çalıştırılır. Operatör, çalışma alanından güvenli bir mesafeyi koruyarak uygulanan kuvveti uzaktan izleyebilir ve kontrol edebilir. Entegre bir basınç göstergesi veya isteğe bağlı dijital ekran, hassas kuvvet kontrolü için gerçek zamanlı geri bildirim sağlar.
Sağlam, Uzun Ömürlü YapıYüksek mukavemetli alaşımlı çelikten ve korozyona dayanıklı kaplamadan üretilen RIVERLAKE hidrolik somunlar, zorlu endüstriyel ortamlara dayanacak şekilde tasarlanmıştır. Değiştirilebilir aşınma halkaları ve contalar, uzun kullanım ömrü ve kolay bakım sağlar. Kompakt, düşük profilli tasarım, geleneksel aletlerin sığamadığı dar alanlara erişime olanak tanır.
Çok Yönlü Kullanım AlanlarıRIVERLAKE, metrikten inç'e kadar diş boyutlarını kapsayan ve küçükten ekstra büyük çaplara kadar şaftlar için uygun kapsamlı bir hidrolik somun yelpazesi sunmaktadır. Standart modeller en yaygın rulman boyutları için mevcuttur, ayrıca pervane şaftları, pres silindirleri ve diğer ağır makineler de dahil olmak üzere özel uygulamalar için özel konfigürasyonlar tasarlanabilir.
Tam Sistem ÇözümleriHer bir RIVERLAKE hidrolik somunu, hızlı bağlantı kapliniyle birlikte verilir ve RIVERLAKE ile birlikte kullanılabilir. P2282 ultra yüksek basınçlı manuel hidrolik pompalarHortumlar ve basınç göstergeleriyle birlikte komple bir sistem olarak sunulmaktadır. Uzatma boruları, adaptörler ve taşıma çantaları gibi isteğe bağlı aksesuarlar, çok yönlülüğü ve taşınabilirliği artırır.
Diyagram
boyutlar
Seri Karşılaştırma
| Model | Konu | d1 (AA) | d2 (AA) | d3 (AA) | B (AA) | B1 (AA) | inme (AA) | piston alanı (mm²) | ağırlık (KİLOGRAM) |
|---|---|---|---|---|---|---|---|---|---|
| HMV10E | M50x1.5 | 50.5 | 104 | 114 | 38 | 4 | 5 | 2900 | 2.70 |
| HMV11E | M55x2 | 55.5 | 109 | 120 | 38 | 4 | 5 | 3150 | 2.75 |
| HMV12E | M60x2 | 60.5 | 115 | 125 | 38 | 5 | 5 | 3300 | 2.80 |
| HMV13E | M65x2 | 65.5 | 121 | 130 | 38 | 5 | 5 | 3600 | 3.00 |
| HMV14E | M70x2 | 70.5 | 127 | 135 | 38 | 5 | 5 | 3800 | 3.20 |
| HMV15E | M75 x 2 | 75.5 | 132 | 140 | 38 | 5 | 5 | 4000 | 3.40 |
| HMV16E | M80x2 | 80.5 | 137 | 146 | 38 | 5 | 5 | 4200 | 3.70 |
| HMV17E | M85x2 | 85.5 | 142 | 150 | 38 | 5 | 5 | 4400 | 3.75 |
| HMV18E | M 90 × 2 | 90.5 | 147 | 156 | 38 | 5 | 5 | 4700 | 4.00 |
| HMV19E | M95x2 | 95.5 | 153 | 162 | 38 | 5 | 5 | 4900 | 4.30 |
| HMV 20E | M100x2 | 100.5 | 158 | 166 | 38 | 6 | 5 | 5100 | 4.40 |
| HMV 21E | M105x2 | 105.5 | 163 | 172 | 38 | 6 | 5 | 5300 | 4.65 |
| HMV 22E | M110x2 | 110.5 | 169 | 178 | 38 | 6 | 5 | 5600 | 4.95 |
| HMV 23E | M115x2 | 115.5 | 174 | 182 | 38 | 6 | 5 | 5800 | 5.00 |
| HMV 24E | M120x2 | 120.5 | 179 | 188 | 38 | 6 | 5 | 6000 | 5.25 |
| HMV 25E | M125x2 | 125.5 | 184 | 192 | 38 | 6 | 5 | 6200 | 5.35 |
| HMV 26E | M130x2 | 130.5 | 190 | 198 | 38 | 6 | 5 | 6400 | 5.65 |
| HMV27E | M135x2 | 135.5 | 195 | 204 | 38 | 6 | 5 | 6600 | 5.90 |
| HMV 28E | M140x2 | 140.5 | 200 | 208 | 38 | 7 | 5 | 6800 | 6.00 |
| HMV 29E | M145 x 2 | 145.5 | 206 | 214 | 39 | 7 | 5 | 7300 | 6.50 |
| HMV30E | M150x2 | 150.5 | 211 | 220 | 39 | 7 | 5 | 7500 | 6.60 |
| HMV31E | M155x3 | 155.5 | 218 | 226 | 39 | 7 | 5 | 8100 | 6.95 |
| HMV32E | M160x3 | 160.5 | 224 | 232 | 40 | 7 | 6 | 8600 | 7.60 |
| HMV33E | M165x3 | 165.5 | 229 | 238 | 40 | 7 | 6 | 8900 | 7.90 |
| HMV34E | M170x3 | 170.5 | 235 | 244 | 41 | 7 | 6 | 9400 | 8.40 |
| HMV36E | M180x3 | 180.5 | 247 | 256 | 41 | 7 | 6 | 10300 | 9.15 |
| HMV38E | M190x3 | 191 | 259 | 270 | 42 | 8 | 7 | 11500 | 10.5 |
| HMV40E | M 200 × 3 | 201 | 271 | 282 | 43 | 8 | 8 | 12500 | 11.5 |
| HMV41E | TR 205×4 | 207 | 276 | 288 | 43 | 8 | 8 | 12800 | 12.0 |
| HMV42E | TR 210×4 | 212 | 282 | 294 | 44 | 8 | 9 | 13400 | 12.5 |
| HMV43E | TR 215×4 | 217 | 287 | 300 | 44 | 8 | 9 | 13700 | 13.0 |
| HMV44E | TR 220×4 | 222 | 293 | 306 | 44 | 8 | 9 | 14400 | 13.5 |
| HMV45E | TR 225×4 | 227 | 300 | 312 | 45 | 8 | 9 | 15200 | 14.5 |
| HMV46E | TR 230×4 | 232 | 305 | 318 | 45 | 8 | 9 | 15500 | 14.5 |
| HMV47E | TR 235×4 | 237 | 311 | 326 | 46 | 8 | 10 | 16200 | 16.0 |
| HMV48E | TR 240×4 | 242 | 316 | 330 | 46 | 9 | 10 | 16500 | 16.0 |
| HMV50E | TR 250×4 | 252 | 329 | 342 | 46 | 6 | 10 | 17600 | 17.5 |
| HMV52E | TR 260×4 | 262 | 341 | 356 | 47 | 6 | 11 | 18800 | 19.5 |
| HMV54E | TR 270×4 | 272 | 352 | 368 | 48 | 9 | 12 | 19800 | 20.5 |
| HMV56E | TR 280×4 | 282 | 363 | 380 | 49 | 6 | 12 | 21100 | 22.0 |
| HMV58E | TR 290×4 | 292 | 375 | 390 | 49 | 9 | 13 | 22400 | 22.5 |
| HMV60E | TR 300×4 | 302 | 386 | 404 | 51 | 10 | 14 | 23600 | 25.5 |
| HMV62E | TR 310×5 | 312 | 397 | 416 | 52 | 10 | 14 | 24900 | 27.0 |
| HMV64E | TR 320×5 | 322 | 409 | 428 | 53 | 10 | 14 | 26300 | 29.5 |
| HMV66E | TR 330×5 | 332 | 419 | 438 | 53 | 10 | 14 | 27000 | 30.0 |
| HMV 68E | tr340x5 | 342 | 430 | 450 | 54 | 10 | 14 | 28400 | 31.5 |
| HMV69E | TR 345×5 | 347 | 436 | 456 | 54 | 10 | 14 | 29400 | 32.5 |
| HMV 70E | tr350x5 | 352 | 442 | 464 | 56 | 10 | 14 | 29900 | 35.0 |
| HMV 72E | TR 360×5 | 362 | 455 | 472 | 56 | 10 | 15 | 31300 | 35.5 |
| HMV 73E | tr365x5 | 367 | 460 | 482 | 57 | 11 | 15 | 31700 | 38.5 |
| HMV 74E | TR 370×5 | 372 | 466 | 486 | 57 | 11 | 16 | 32800 | 39.0 |
| HMV 76E | TR 380×5 | 382 | 476 | 498 | 58 | 11 | 16 | 33500 | 40.5 |
| HMV 77E | TR 385×5 | 387 | 483 | 504 | 58 | 11 | 16 | 34700 | 41.0 |
| HMV 80E | TR 400×5 | 402 | 499 | 522 | 60 | 11 | 17 | 36700 | 45.5 |
| HMV 82E | TR 410×5 | 412 | 510 | 534 | 61 | 11 | 17 | 38300 | 48.0 |
| HMV 84E | TR 420×5 | 422 | 522 | 546 | 61 | 11 | 17 | 40000 | 50.0 |
| HMV 86E | TR 430×5 | 432 | 532 | 556 | 62 | 11 | 17 | 40800 | 52.5 |
| HMV 88E | TR 440×5 | 442 | 543 | 566 | 62 | 12 | 17 | 42500 | 54.0 |
| HMV 90E | TR 450×5 | 452 | 554 | 580 | 64 | 12 | 17 | 44100 | 57.5 |
| HMV 92E | TR 460×5 | 462 | 565 | 590 | 64 | 12 | 17 | 45100 | 60.0 |
| HMV 94E | TR 470×5 | 472 | 576 | 602 | 65 | 12 | 18 | 46900 | 62.0 |
| HMV96E | TR 480×5 | 482 | 587 | 612 | 65 | 12 | 19 | 48600 | 63.0 |
| HMV 98E | TR 490×5 | 492 | 597 | 624 | 66 | 12 | 19 | 49500 | 66.0 |
| HMV 100E | TR 500×5 | 502 | 609 | 636 | 67 | 12 | 19 | 51500 | 70.0 |
| HMV 102E | tr510x6 | 512 | 624 | 648 | 68 | 12 | 20 | 53300 | 74.0 |
| HMV 104E | TR 520×6 | 522 | 634 | 658 | 68 | 13 | 20 | 54300 | 75.0 |
| HMV 106E | TR 530×6 | 532 | 645 | 670 | 69 | 13 | 21 | 56200 | 79.0 |
| HMV 108E | tr540x6 | 542 | 657 | 682 | 69 | 13 | 21 | 58200 | 81.0 |
| HMV 110E | TR 550×6 | 552 | 667 | 693 | 70 | 13 | 21 | 59200 | 84.0 |
| HMV 112E | TR 560×6 | 562 | 678 | 704 | 71 | 13 | 22 | 61200 | 88.0 |
| HMV 114E | TR 570×6 | 572 | 689 | 716 | 72 | 13 | 23 | 63200 | 91.0 |
| HMV 116E | TR 580×6 | 582 | 699 | 726 | 72 | 13 | 23 | 64200 | 94.0 |
| HMV 120E | TR 600×6 | 602 | 721 | 748 | 73 | 13 | 23 | 67300 | 100 |
| HMV 126E | TR 630×6 | 632 | 754 | 782 | 74 | 14 | 23 | 72900 | 110 |
| HMV 130E | tr650x6 | 652 | 775 | 804 | 75 | 14 | 23 | 76200 | 115 |
| HMV 134E | tr670x6 | 672 | 796 | 826 | 76 | 14 | 24 | 79500 | 120 |
| HMV 138E | tr690x6 | 692 | 819 | 848 | 77 | 14 | 25 | 84200 | 127 |
| HMV 142E | TR 710×7 | 712 | 840 | 870 | 78 | 15 | 25 | 87700 | 135 |
| HMV 150E | tr750x7 | 752 | 883 | 912 | 79 | 15 | 25 | 95200 | 146 |
| HMV160E | TR 800×7 | 802 | 936 | 965 | 80 | 16 | 25 | 103900 | 161 |
| HMV 170E | tr850x7 | 852 | 990 | 1020 | 83 | 16 | 26 | 114600 | 181 |
| HMV 180E | tr900x7 | 902 | 1043 | 1075 | 86 | 17 | 30 | 124100 | 205 |
| HMV 190E | TR950×8 | 952 | 1097 | 1126 | 86 | 17 | 30 | 135700 | 218 |
| HMV 200E | TR 1000×8 | 1002 | 1150 | 1180 | 88 | 17 | 34 | 145800 | 239 |
