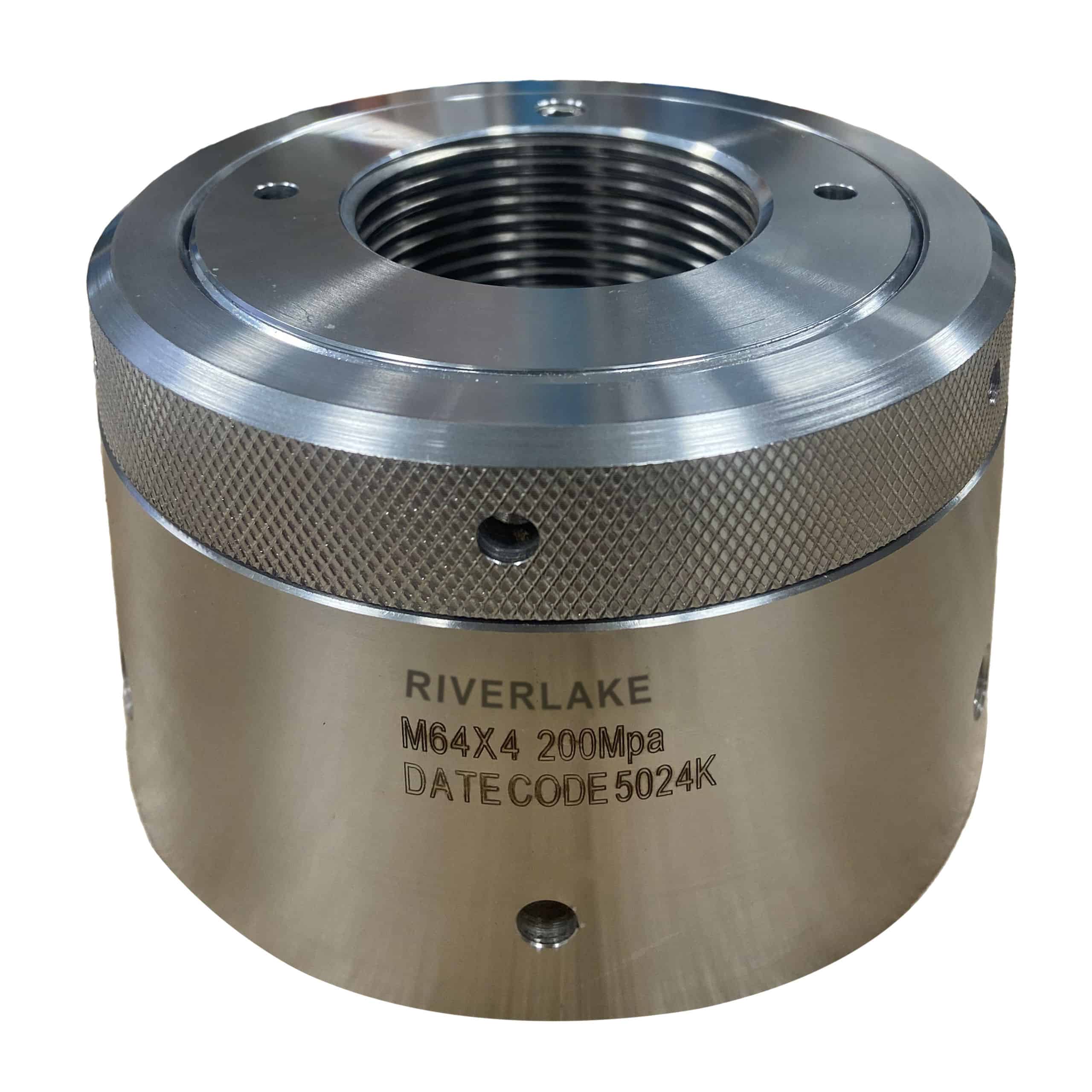

RHM-serie, hydraulische moer

Serie: RHM | Productlijn: Industriële gereedschappen

Nauwkeurige voorspanning en wrijvingsloze werkingDe RHM zet hydraulische druk rechtstreeks om in axiale voorspanning, waardoor de wrijvingsvariabelen en zijdelingse belasting die inherent zijn aan traditionele koppelmethoden, worden geëlimineerd. Een geïntegreerde hogedruk-oliekamer en zuigerstructuur genereren een zuivere axiale kracht die zorgt voor een nauwkeurige elastische boutverlenging. De voorspanning wordt uitsluitend bepaald door de hydraulische druk (F = P × A), waardoor de onzekerheid van de koppelcoëfficiënt wordt weggenomen en een nauwkeurigheid van ongeveer ±5% wordt bereikt – veel meer dan de ±25-30% die typisch is voor koppelgestuurde methoden.

Mechanische lastbevestiging met borgringZodra de gewenste voorspanning is bereikt, wordt de borgring aan de buitenomtrek handmatig gedraaid om de axiale belasting mechanisch vast te zetten. Na het loslaten van de hydraulische druk blijft de voorspanning volledig behouden door de borgring; er is geen continue drukverhoging nodig en het hydraulische systeem draagt ​​geen restbelasting. De hydraulische moer blijft permanent op de boutverbinding zitten.

Compacte en betrouwbare constructieDe RHM is vervaardigd uit hoogwaardig gelegeerd staal met precisiebewerking en warmtebehandeling, en biedt een uitzonderlijk draagvermogen, vermoeiingsweerstand en een lange levensduur. Een corrosiebestendige coating biedt bescherming in zware industriële omgevingen. Een robuuste zuigergeleidingsbus zorgt voor een stabiele werking, terwijl de voorspanning geen constante cilinderdruk vereist.

Geen draaduitsteeksel vereistIn tegenstelling tot boutspanners, die voldoende schroefdraaduitsteeksel vereisen voor bevestiging, kunnen hydraulische moeren direct op bouten met een beperkte schroefdraaduitsteeksel worden geschroefd. Dit maakt de RHM bijzonder waardevol voor het achteraf aanpassen van oudere constructies, waarbij conventionele boutverbindingen met momentsleutel zonder aanpassingen kunnen worden vervangen.

Efficiënte werking en componentbeschermingDe RHM genereert zuivere axiale spanning zonder enige rotatiebeweging op het werkstukoppervlak, waardoor oppervlakteschade en slijtage die gepaard gaan met momentsleutels en hydraulische momentsleutels – inclusief de zware reactiekrachten die tientallen tonnen kracht kunnen uitoefenen op omliggende componenten – worden voorkomen. Het gereedschap blijft gemakkelijk te verwijderen en herbruikbaar, zelfs na jarenlang gebruik, wat toekomstig onderhoud en inspectie vergemakkelijkt.

Aanzienlijke tijdsbesparingVoor toepassingen met meerdere bouten die een hoge voorspanning vereisen, kunnen RIVERLAKE hydraulische moeren de aanspantijd tot wel 99% verkorten in vergelijking met conventionele methoden. De grootste efficiëntiewinst wordt behaald bij grote schroefdraaddiameters en hoge krachtvereisten.

Gesynchroniseerde spancapaciteitWanneer meerdere RHM-hydraulische moeren tegelijk worden gebruikt, krijgt elke bout exact dezelfde voorspanning – niet alleen dezelfde verlengingsafstand. Dit zorgt voor een uniforme verdeling van de klemkracht, elimineert spelingverschillen tussen componenten en verbetert de afdichting van flenzen bij kritische verbindingen zoals drukvaten en pijpleidingaansluitingen.
