ภาพรวมสินค้า

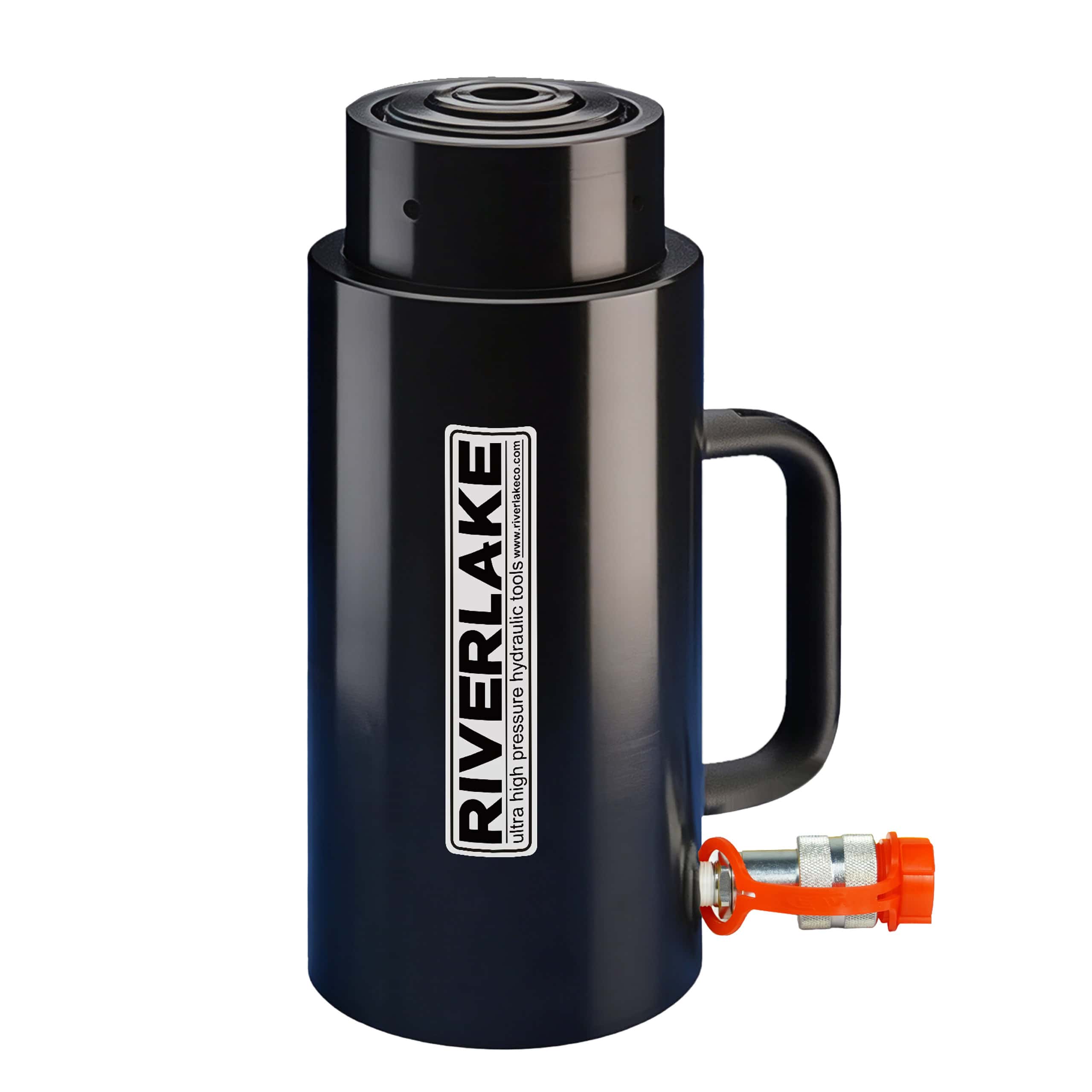

กระบอกไฮดรอลิก RACL202 รับน้ำหนักได้ 20 ตัน ระยะชัก 50 มม. แบบทำงานทางเดียว น็อตล็อคอะลูมิเนียม

กระบอกไฮดรอลิกแบบทำงานทางเดียวประสิทธิภาพสูง รุ่น RACL จาก RIVERLAKE โดดเด่นด้วยการออกแบบน็อตล็อคอะลูมิเนียม ออกแบบมาเพื่อการรับน้ำหนักเชิงกลที่เชื่อถือได้และความทนทานที่เหนือกว่า กระบอกไฮดรอลิกซีรีส์ RACL เหมาะอย่างยิ่งสำหรับการใช้งานยก ค้ำยัน และรองรับโครงสร้างที่ต้องการความเสถียรของน้ำหนักในระยะยาวและความปลอดภัยในการใช้งาน

ราคาตามคำขอ

คุณสมบัติ

รายละเอียด

ซีรี่ส์: RACL | กลุ่มผลิตภัณฑ์: เครื่องมืออุตสาหกรรม

• น็อตล็อคอะลูมิเนียม

ช่วยให้สามารถล็อกน้ำหนักเชิงกลได้ในระยะยาว ทำให้รองรับน้ำหนักได้อย่างมั่นคงโดยไม่ต้องใช้แรงดันไฮดรอลิกอย่างต่อเนื่อง

• แหวนล็อกเหล็กกล้าชุบแข็ง

ช่วยยืดอายุการใช้งานของกระบอกสูบและทนต่อแรงด้านข้างได้ถึง 5% ช่วยเพิ่มการป้องกันแรงที่เกิดขึ้นนอกศูนย์กลาง

• พื้นผิวเคลือบแข็ง

พื้นผิวทั้งหมดได้รับการเคลือบด้วยกระบวนการเคลือบแข็ง ทำให้ทนทานต่อการสึกหรอและแรงกระแทกได้ดีเยี่ยม ช่วยยืดอายุการใช้งานของกระบอกสูบได้อย่างมาก

• ตลับลูกปืนคอมโพสิต

ช่วยเพิ่มความแข็งแกร่งของกระบอกสูบและปรับปรุงความต้านทานต่อแรงด้านข้าง ทำให้การทำงานราบรื่นภายใต้สภาวะที่ต้องการประสิทธิภาพสูง

• มือจับยกมาตรฐาน (ทุกรุ่น)

ทุกรุ่นในซีรีส์ RACL มาพร้อมกับด้ามจับสำหรับยก เพื่อความสะดวกในการขนย้ายและใช้งานในสถานที่ก่อสร้าง

• ฐานและอานเหล็ก

ออกแบบมาเพื่อต้านทานความเสียหายทางโครงสร้างที่เกิดจากน้ำหนักบรรทุกมาก ช่วยเพิ่มความน่าเชื่อถือในการใช้งานโดยรวม

• วงแหวนหยุดในตัว

ป้องกันการเคลื่อนที่เกินระยะของลูกสูบ และสามารถรับน้ำหนักเต็มพิกัดของกระบอกสูบได้ จึงมั่นใจได้ถึงการทำงานที่ปลอดภัย

• สปริงคืนตัวความแข็งแรงสูง

ช่วยให้สามารถดึงกระบอกสูบกลับได้อย่างรวดเร็ว เพิ่มประสิทธิภาพการทำงานและความเร็วรอบการทำงาน

• ข้อต่อมาตรฐานและฝาครอบกันฝุ่น (สำหรับทุกรุ่น)

ทุกรุ่นมาพร้อมกับข้อต่อแบบปลดเร็ว CEJN และฝาปิดกันฝุ่นเป็นอุปกรณ์มาตรฐาน พร้อมสำหรับการเชื่อมต่อและบูรณาการเข้ากับระบบได้ทันที

ข้อบ่งชี้จำเพาะ

แรงดันใช้งานสูงสุด (บาร์)	700
ระดับความจุ (น้ำหนัก)	20
โรคหลอดเลือดสมอง (mm)	50
ความสูงที่ยุบ / มม	224
ขยายความสูง / มม	274
ประเภทผลตอบแทน	การแสดงเดี่ยว สปริงรีเทิร์น
ทรงกระบอก ประสิทธิภาพ (ซม.)²)	31.2
ความจุน้ำมัน(ซม.³)	156
การรักษาพื้นผิว	อโนไดซ์ยาก
เครื่องต่อ	ซีเจเอ็น 3/8NPT-18
น้ำหนัก (กก.)	4

ขนาด

ความสูงยุบ/มม.(A)	224
ขยายความสูง/มม.(B)	274
เส้นผ่านศูนย์กลางภายนอกของกระบอกสูบ/มม.(D)	85
เส้นผ่านศูนย์กลางภายในกระบอกสูบ/มม. (E)	63
ลูกสูบ Dia/mm(F)	รถ 55 x 4
ฐานเพื่อเลื่อนพอร์ต/mm(H)	27
อาน Dia/mm(J)	40
อาน Protri. จาก Plgr./mm(K)	3

เปรียบเทียบซีรีส์

หมายเลขรุ่น	ความจุ/ตัน (KN)	โรคหลอดเลือดสมอง / mm	พื้นที่ประสิทธิผลของกระบอกสูบ/cm2	ความจุน้ำมัน/cm3	ความสูงยุบ/มม.(A)	ขยายความสูง/มม.(B)	เส้นผ่านศูนย์กลางภายนอกของกระบอกสูบ/มม.(D)	เส้นผ่านศูนย์กลางภายในกระบอกสูบ/มม. (E)	ลูกสูบ Dia/mm(F)	ฐานเพื่อเลื่อนพอร์ต/mm(H)	อาน Dia/mm(J)	อาน Protri. จาก Plgr./mm(K)	ฐานยึดรู Bolt Circle/mm(U)	รูยึดฐานเกลียว (V)	รูยึดฐาน ความลึกของเกลียว/มม.(Z)	น้ำหนัก (กิโลกรัม
RAC102	10 (88)	50	12.6	60	154	201	58	40	32	23	24	3	39	M6	12	1.3
RAC104	10 (88)	100	12.6	130	204	304	58	40	32	23	24	3	39	M6	12	1.7
RAC106	10 (88)	150	12.6	190	254	404	58	40	32	23	24	3	39	M6	12	2
RAC152	15 (137)	50	19.6	100	161	211	70	50	40	23	29	3	48	M6	12	1.9
RAC154	15 (137)	100	19.6	200	211	311	70	50	40	23	29	3	48	M6	12	2.4
RAC156	15 (137)	150	19.6	290	261	411	70	50	40	23	29	3	48	M6	12	2.9
RAC202	20 (218)	50	31.2	156	174	224	85	63	50	27	40	3	70	M6	12	3.6
RAC204	20 (218)	100	31.2	312	224	324	85	63	50	27	40	3	70	M6	12	4.1
RAC206	20 (218)	150	31.2	468	274	424	85	63	50	27	40	3	70	M6	12	4.6
RAC208	20 (218)	200	31.2	624	324	524	85	63	50	27	40	3	70	M6	12	5.1
RAC2010	20 (218)	250	31.2	780	374	624	85	63	50	27	40	3	70	M6	12	5.6
RAC302	30 (309)	50	44.2	221	181	231	100	75	60	32	40	3	80	M6	12	4.5
RAC304	30 (309)	100	44.2	442	230	331	100	75	60	32	40	3	80	M6	12	5.2
RAC306	30 (309)	150	44.2	663	281	431	100	75	60	32	40	3	80	M6	12	5.9
RAC308	30 (309)	200	44.2	884	331	531	100	75	60	32	40	3	80	M6	12	6.6
RAC3010	30 (309)	250	44.2	1105	381	631	100	75	60	32	40	3	80	M6	12	7.3
RAC502	50 (496)	50	70.9	354	186	236	130	95	80	30	50	3	110	M8	12	8.5
RAC504	50 (496)	100	70.9	709	236	336	130	95	80	30	50	3	110	M8	12	9.8
RAC506	50 (496)	150	70.9	1063	286	436	130	95	80	30	50	3	110	M8	12	11.1
RAC508	50 (496)	200	70.9	1417	336	536	130	95	80	30	50	3	110	M8	12	12.4
RAC5010	50 (496)	250	70.9	1771	386	636	130	95	80	30	50	3	110	M8	12	13.7
RAC1002	100 (1002)	50	143.1	715	221	271	180	135	110	46	94	3	150	M10	12	17.3
RAC1004	100 (1002)	100	143.1	1431	271	371	180	135	110	46	94	3	150	M10	12	19.6
RAC1006	100 (1002)	150	143.1	2147	321	471	180	135	110	46	94	3	150	M10	12	21.9
RAC1008	100 (1002)	200	143.1	2863	371	571	180	135	110	46	94	3	150	M10	12	24.2
RAC10010	100 (1002)	250	143.1	3578	421	671	180	135	110	46	94	3	150	M10	12	26.5
RAC1502	150 (1589)	50	227	1135	243	293	230	170	140	51	113	3	200	M10	12	25.3
RAC1504	150 (1589)	100	227	2270	293	393	230	170	140	51	113	3	200	M10	12	29.3
RAC1506	150 (1589)	150	227	3405	343	493	230	170	140	51	113	3	200	M10	12	33.3
RAC1508	150 (1589)	200	227	4540	393	593	230	170	140	51	113	3	200	M10	12	37.3
RAC15010	150 (1589)	250	227	5675	443	693	230	170	140	51	113	3	200	M10	12	41.3

ดาวน์โหลด

-	ชื่อไฟล์	ชนิดของไฟล์
	กระบอกสูบอะลูมิเนียมแบบทำงานทางเดียว RAC	คอร์สภาษาอังกฤษ
	RAC单作用铝制液压油缸	中文
