RSM200, 20 Tonnen Kapazitéit, 11mm Hub, Ultra Low Profile Hydraulikzylinder
D'RIVERLAKE RSM Serie ass fir déi gréisst Plazbedingt Uwendungen entwéckelt ginn a bitt en ultraflaachen, kompakten Design, deen do passt, wou konventionell hydraulesch Zylinder net kënnen. Dës einfachwierkend Zylinder mat Fréijoersréckgäng liwweren zouverlässeg Kraaft mat fortgeschrattene Uewerflächenbehandlungen a benotzerfrëndleche Funktiounen fir e wartungsfräie Betrib a laang Liewensdauer.
Beschreiwung
Serie: RSM | Produktlinn: Industriell Tools
Haaptfunktiounen:
-
Fortgeschratt Gasnitréierung + Postoxidatioun – De Zylinderkierper, de Kolben an de Stoppring ginn enger Gasnitréierung an duerno vun enger Postoxidatioun behandelt, wat eng aussergewéinlech Verschleißbeständegkeet, Selbstschmierung a Korrosiounsschutz garantéiert.
-
Zousätzlech Lackéierung – Eng voll Deckschicht Faarf verbessert d'visuell Identifikatioun a verbessert d'Korrosiounsbeständegkeet weider.
-
Ultra-niddregt Profil, flaacht Design – Ideal fir Uwendungen mat extrem limitéiertem vertikale Spillraum, wou aner Zylinder net kënne benotzt ginn.
-

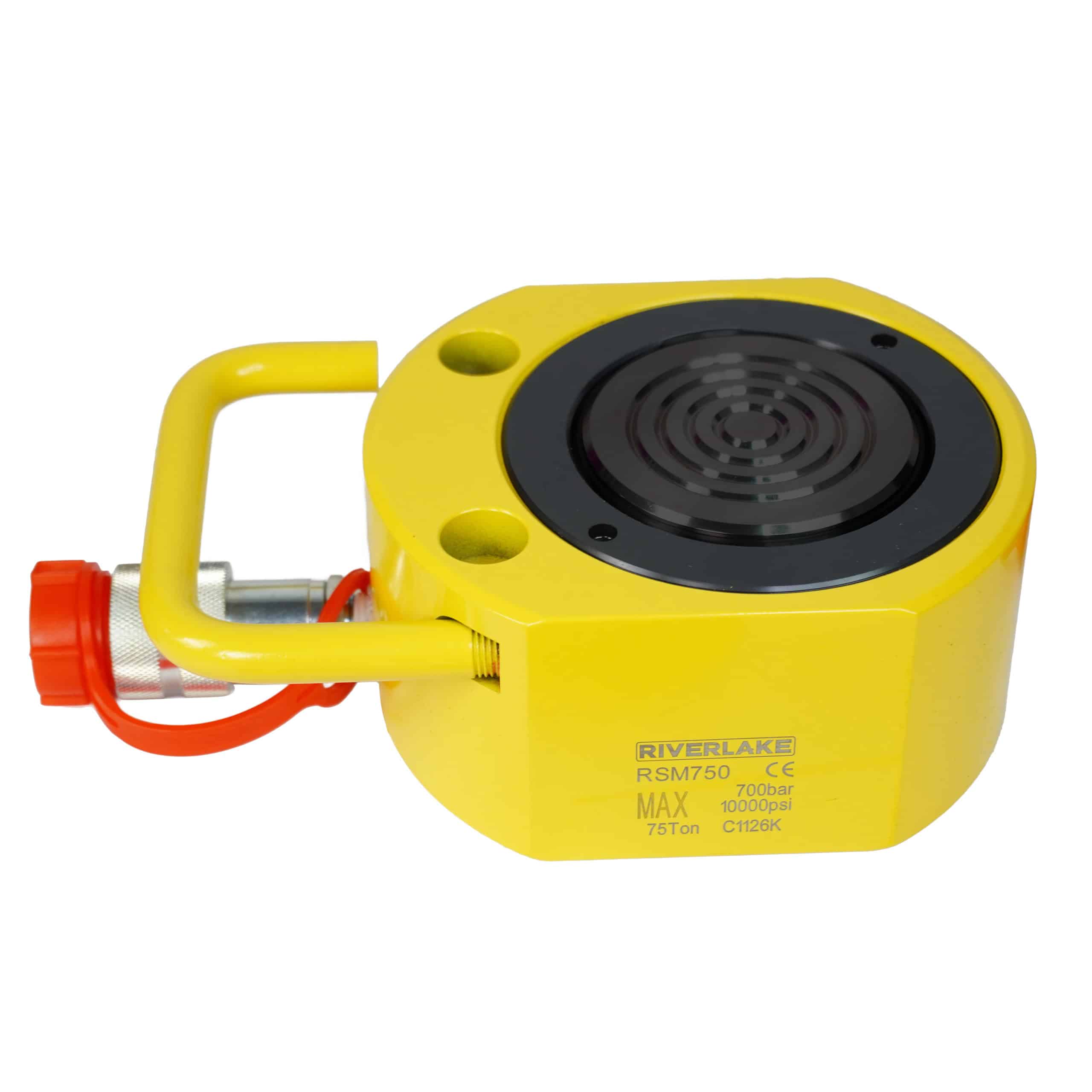

Praktesch Grëffer (ausgewielte Modeller) – D'RSM‑750, RSM‑1000 an RSM‑1500 si mat engem Grëff fir einfacht Droen a Positionéierung ausgestatt.
-
Montéierung Lächer – Vereinfachung vun der Befestigung a sécherer Plazéierung bei usprochsvollen Aarbechten.
-
CEJN Schnellkupplung & Staubkapp als Standard – All Modeller si standardméisseg mat engem originalen CEJN Schnellkupplung an engem Schutzstaubkapp fir séier, propper a leckfräi Verbindungen ausgestatt.
-
Eenzelwierkend, Fréijoersréckgängeg – Eng zouverlässeg Federréckzéiung vereinfacht de Betrib, reduzéiert d'Zykluszäit a verbessert d'Sécherheet.
Design
- Staubdichtung, déi verhënnert datt extern Ongereimtheeten an den Zylinder erakommen a Kontaminatioun oder Schued verursaachen.
- D'Kolbenstang ass mat enger Gasnitréierung behandelt ginn, wat eng exzellent Verschleißbeständegkeet a Korrosiounsbeständegkeet weist.
- Déi schwedesch CEJN Kupplung an d'Staubkapp garantéieren d'Sécherheet duerchgängeg.
- De Zylinderkierper gëtt duerch Gasnitréierung plus e Postoxidatiounsprozess behandelt, gefollegt vun enger externer gebakener Lackéierung fir eng iwwerleeën Korrosiounsbeständegkeet ze bidden.
- De gasnitréierte Stopprang gëtt benotzt fir exzentresch Belaaschtung opzehuelen an eng Iwwerbeweegung vum Kolben ze verhënneren.
- Héichdrockdichtung fir null intern Leckage am hydraulesche System z'erreechen, wat de Verschleiung reduzéiert an d'Liewensdauer verlängert.
- Kraaftvoll Feder fir e schnelle Réckschlag.
Spezifikatioune
| Maximum Betribsdrock (bar) | 700 |
| Kapazitéitsklass (tonnage) | 20 |
| Schlag (mm) | 11 |
| Zesummebroch Héicht / mm | 51 |
| Verlängert Héicht / mm | 62 |
| Retour Typ | Eenzegaarteg, Fréijoer Retour |
| Zylinder Effektiv (cm2) | 28.7 |
| Uelegkapazitéit (cm3) | 32 |
| Uewerflächenbehandlung | All Komponenten ënnerleien engem Gasnitréierungs- a Postoxidatiounsprozess, de Zylinderkierper kënnt mat enger extra gebakener Faarfbeschichtungsschicht. |
| Coupler | CEJN 3/8NPT-18 |
| Gewiicht (kg) | 3.1 |
Dimensiounen
| Héicht / mm (A) | 51 |
| Erweidert Héicht / mm (B) | 62 |
| Zylinder Aussen Ø/mm (C) | 101X76 |
| Zylinder Innere Ø/mm (D) | 60.5 |
| Kolbenstangendiameter/mm(E) | 50.8 |
| Base To Advance Port/mm (F) | 19 |
| Piston Protri. Vun Plgr./mm(J) | 1 |
| Distanz vum Montagelach/mm(T) | 39X49.3 |
| Distanz/mm(R) | 39 |
Serie Verglach
| Model Number | Kapazitéit / Ton (kN) | Schlag/mm | Zylinder Effektiv Area / cm2 | Ueleg Kapazitéit / cm3 | Héicht / mm (A) | Erweidert Héicht / mm (B) | Zylinder Aussen Ø/mm (C) | Zylinder Innere Ø/mm (D) | Kolbenstangenduerchmiesser/mm(E) | Base To Advance Port/mm (F) | Piston Protri. Vun Plgr./mm(J) | Distanz vum Montagelach/mm(T) | Distanz/mm(R) | Basismontagelach Bolzenkrees/mm(U) | Basismontagelach Duerchmiesser/mm(Z) | Basismontagelach Verdichtungslaach Duerchmiesser/mm(V) | Basismontagelach Verdënnungslängt/mm(Y) | Gewiicht / kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RSM 50 | 5 (45) | 6 | 6.5 | 4 | 32 | 38 | 58X41 | 28.7 | 25.4 | 16 | 1 | 22X28.5 | 20 | 28.5 | 5.5 | 9.1 | 4.3 | 1.0 |

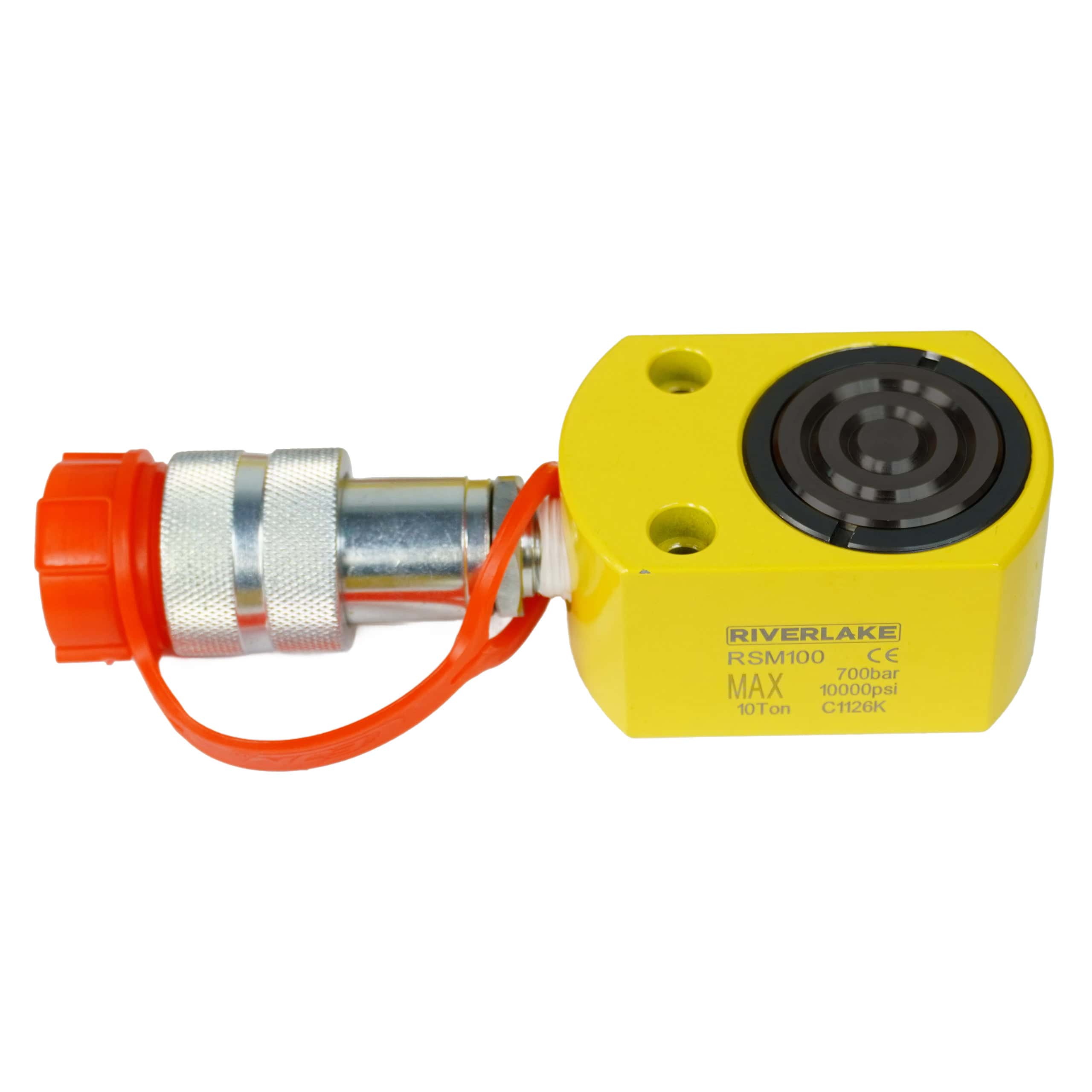

| RSM 100 | 10 (101) | 11 | 14.5 | 18 | 43 | 54 | 82X55 | 42.9 | 38.1 | 19 | 1 | 34X36.6 | 27 | 36.6 | 7.1 | 10.7 | 7.9 | 1.4 |
| RSM 200 | 20 (201) | 11 | 28.7 | 32 | 51 | 62 | 101X76 | 60.5 | 50.8 | 19 | 1 | 39X49.3 | 39 | 49.3 | 10 | 15.1 | 9.9 | 3.1 |

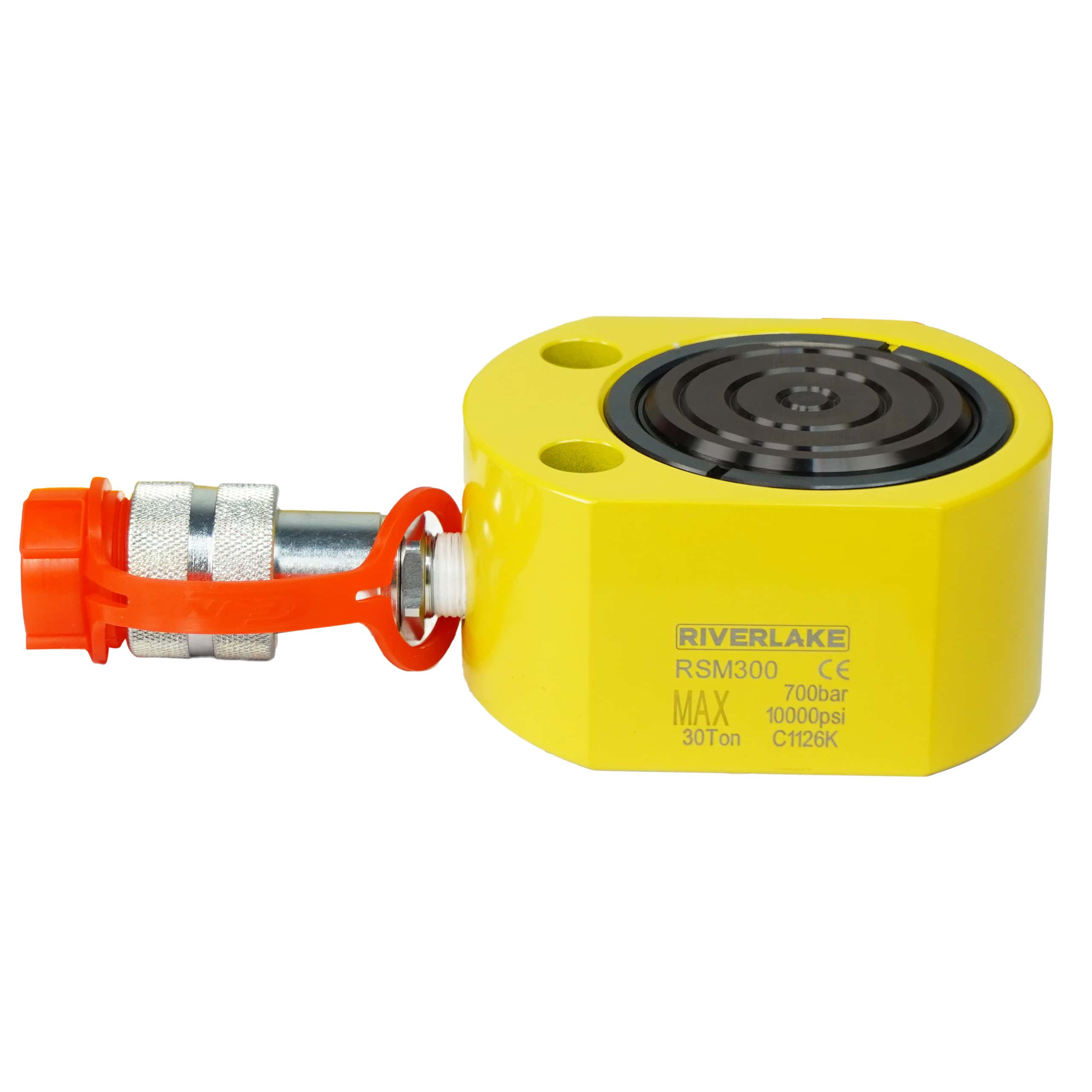

| RSM 300 | 30 (295) | 13 | 42.1 | 55 | 58 | 71 | 117X95 | 73.5 | 63.4 | 19 | 2 | 44X52.3 | 47 | 52.3 | 10 | 15.9 | 11.2 | 4.5 |

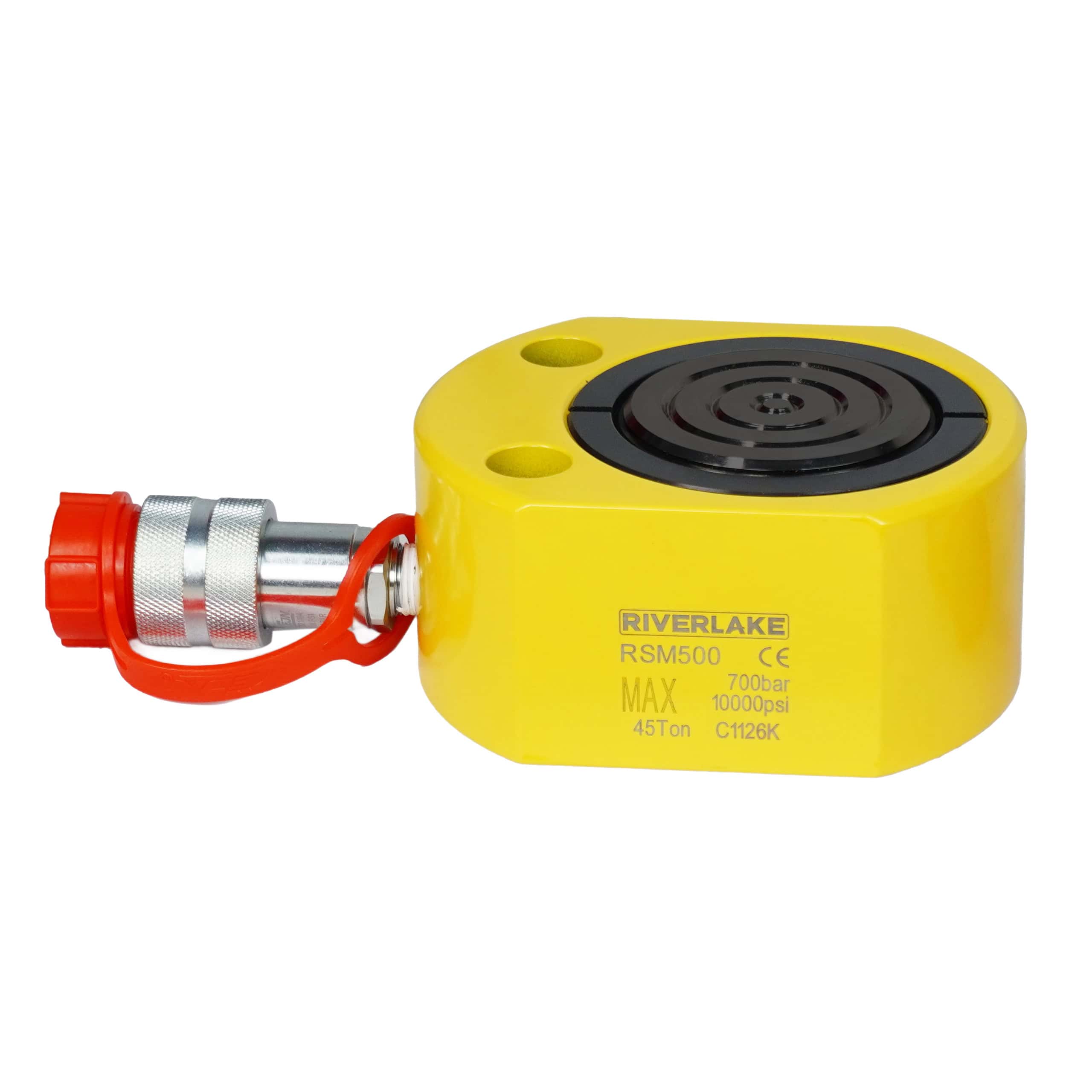

| RSM 500 | 45 (435) | 16 | 62.1 | 99 | 66 | 82 | 140X114 | 88.9 | 69.8 | 19 | 2 | 53X66.5 | 57 | 66.5 | 11 | 19 | 12.7 | 6.8 |
| RSM 750 | 75 (718) | 16 | 102.6 | 164 | 79 | 95 | 165X139 | 114.3 | 82.6 | 19 | 2 | 66X76.2 | 69 | 76.2 | 13.5 | 20.6 | 14.2 | 11.3 |
| RSM 1000 | 90 (887) | 16 | 126.7 | 203 | 85 | 101 | 177X153 | 127 | 92.2 | 19 | 2 | 74X76.2 | 76 | 76.2 | 13.5 | 20.6 | 14.2 | 14.5 |
| RSM 1500 | 150 (1386) | 16 | 198.1 | 317 | 100 | 116 | 215X190 | 158.8 | 114.3 | 23 | 2 | 82X117.3 | 95 | 117.3 | 13.5 | 20.6 | 14.2 | 26.3 |
