Description

Model: HE6

Product Lines: Industrial Tools

  • ICE Brushless motor, maintenance free.
  • Gear pump + radial piston pump two-stage pump structure, high-efficiency operation.
  • Integrated design of pump motor and valve group, lightweight.
  • 75dB low noise.
  • Inside safety valve, outside pressure adjusting valve.

Think Safety

Manufacturer’s rating of load and stroke are maximum safe limits. Good practice encourages using only 80% of these ratings!

Specifications

Maximum Operating Pressure (bar)700
Motor Power3PH 1.5KW
Voltage(V) 380/220
High-Pressure Oil Flow (L/min)1
Low-Pressure Oil Flow (L/min)9

Series Specification Comparison

ModelMotor PowerVoltage(V)High-Pressure Oil Flow (L/min)Low-Pressure Oil Flow (L/min)Rated Working Pressure(Mpa)
HE41.1KW 1PH220/1150.7770
HE51.5KW 1PH220/1151970
HE61.5KW 3PH 380/2201970
HE72.2KW 3PH 380/2201.51270
HE833KW 3PH380/220/4401.81270
HE844KW 3PH380/220/4402.31270
HE955.5KW 3PH380/220/44032070
HE977.5KW 3PH380/220/4404.22070

Pressure/Flow Rate Curve

Pressure Flow Rate Curve

Series Order Selection Table

Pump OptionsOil Tank Capacity OptionsControl Valve OptionsWheelsAir Cooling RadiatorProtection FrameMotor ControlMultiple Points None Standard Voltage
HE4010MV32Blank(no wheels)Blank(Without Radiator)Blank(Without Protection Frame)Blank(Motor Power Switch On The Pump)Blank(Without Multiple Points)115/60 ( Single Phase 115V 60HZ)
HE5020MV33W (With Wheels)F(With Radiator)L(With Protection Frame)R(Motor Power Control By Control Handle Buttons)2SV( 2 Points Single Acting Needle Valve Type Distribution Manifold)220/60 ( Single Phase 220V 60HZ)
HE6040MV432DV( 2 Points Double Acting Needle Valve Type Distribution Manifold)440/60 ( Three Phase 440V 60HZ)
HE7080EV324SV( 4 Points Single Acting Needle Valve Type Distribution Manifold)
HE83100HV224DV( 4 Points Double Acting Needle Valve Type Distribution Manifold)
HE84200EV43
HE95EVL43
HE97EVB43

Control Valve Options

MV32

MV32 Manual Unloading Valve, Single-Acting, Increase(Motor Start)/Hold(Motor Off)/Release(MV32) Pressure, No Leakage

MV33

MV33 Manual Control Valve, Increase/Hold/Release Pressure, Single-Acting, Slightly Leakage

MV43M

MV43(M) 3Way 4Position Manual Control Valve, Double-Acting, Slightly Leakage

MV43O

MV43(O) 3Way 4Position Manual Control Valve, Double-Acting, Slightly Leakage

EV32

EV32 Solenoid Control Valve, Single-Acting, Increase/Release Pressure

HV22

HV22 HAWE WGZ Series Solenoid Valve, No Leakage, Single-Acting, Increase/Hold/Release Pressure

EV43M

EV43(M) 3Way 4Position Solenoid Control Valve, Double-Acting, Increase/Hold/Release Pressure, Slightly Leakage

EV43Y

EV43(Y) 3Way 4Position Solenoid Control Valve, Double-Acting, Increase/Hold/Release Pressure, Slightly Leakage

EV43O

EV43(O) 3Way 4Position Solenoid Control Valve, Double-Acting, Increase/Hold/Release Pressure, Slightly Leakage

EVL43

EVL43 3Way 4Position Solenoid Control Valve, Double-Acting, Increase/Hold/Release Pressure, With Hydraulic Lock, No Leakage.

EVB43

EVB43 3Way 4Position Solenoid Control Valve, Double-Acting, Increase/Hold/Release Pressure,With a Load Lowering Valve Installed on A Port, No Leakage

Examples(Including Some Customized Models)

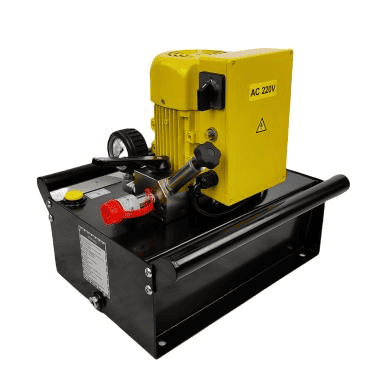

HE4010MV32

HE4010MV32

HE4010MV43

HE4010MV43

HE4010HV32R

HE4010HV22R

HE4010MV43R

HE4010MV43R

HE5010EVL43R

HE5010EVL43R

HE6040EVL43R

HE6040EVL43R

HE4010EVL43WFLR

HE4010EVL43WFLR

HE7020EVL43LR

HE7020EVL43LR

HE7040MV43W

HE7040MV43W

HE83080MV43WL

HE83080MV43WL

HE4010MV32 2SV

HE4010MV32-2SV

HE4010MV32 4SV

HE4010MV32-4SV

HE5010MV43R 2DV

HE5010MV43R-2DV

HE4010MV43WFLR 2DV

HE4010MV43WFLR-2DV

HE4040MV43WLR 4DV GA

HE4040MV43WLR-4DV-GA

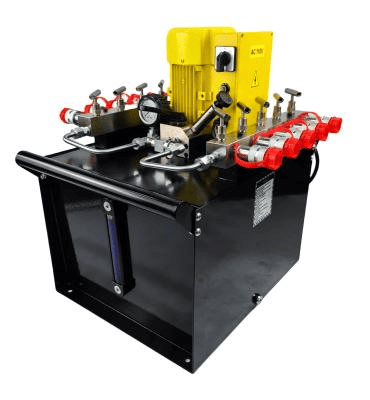

HE5040MV32 10SV

HE5040MV32-10SV

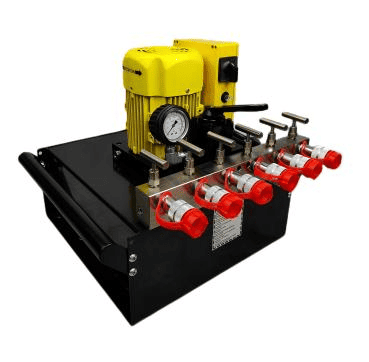

HE4010MV33 6SV

HE4010MV33-6SV

HE84080MV33WL 4SV

HE84080MV33WL-4SV

HE7040MV43W 4DV

HE7040MV43W-4DV

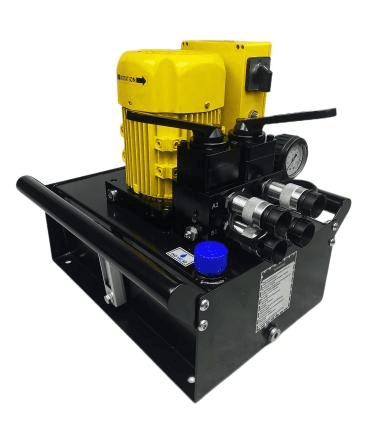

HE4010MV43 2

HE4010MV43(-2)

HE5010EVL43 4LR

HE5010EVL43(-4)LR

HE4010EVL43 2R

HE4010EVL43(-2)R

HE4007EV32WFLFP

HE4007EV32WFL(FP)

HE83040EV32WLFP

HE83040EV32WL(FP)

HE4005EVL43FLR

HE4005EVL43FLR

HE7 2080EVB43 2R

HE7(-2)080EVB43(-2)R

HE4007MV43R 11560

HE4007MV43R-115/60

HE4005MV32L

HE4005MV32L

HE6020EVL43R 44060

HE6020EVL43R-440/60

HE97100MV43 2W

HE97100MV43(-2)W

HE95080MV43 2WLR

HE95080MV43(-2)WLR

HE97150MV43WLR

HE97150MV43WLR

Dimensions

HE4005EV32FLR

HE4005EV32FLR

HE4010EVL43WLR

HE4010EVL43WLR

HE7020MV43W 1

HE7020MV43W

HE7020MV43WL

HE7020MV43WL

HE7040EVL43W

HE7040EVL43W

HE7040EVL43WL

HE7040EVL43WL

HE7080MV43W

HE7080MV43W

HE84060MV43WL

HE84060MV43WL

HE95100MV43W

HE95100MV43W

HE97100MV43WL

HE97100MV43WL

HE4040MV43WLR 4DV GA 1

HE4040MV43WLR-4DV-GA

HE4005EV32FLR 1

HE4005EV32FLR
