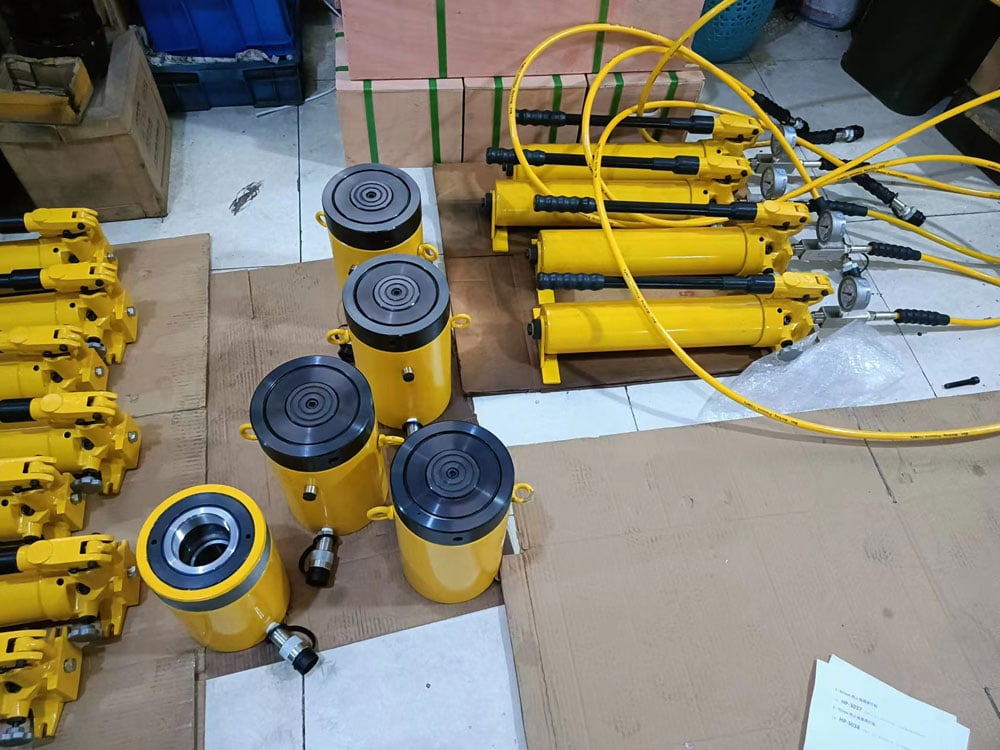

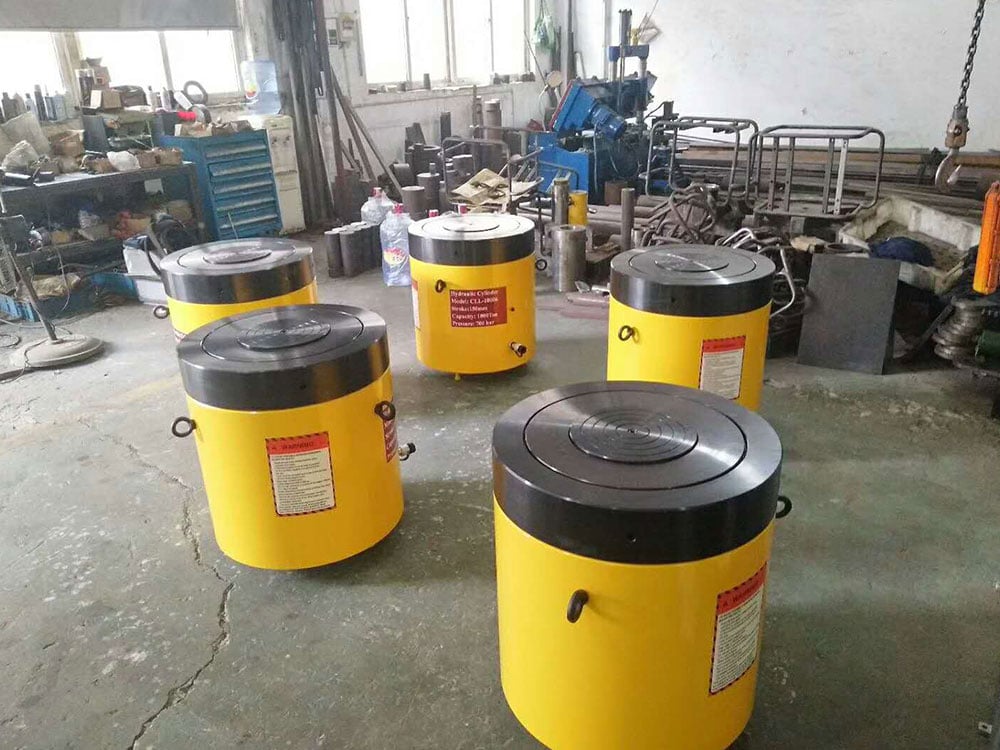

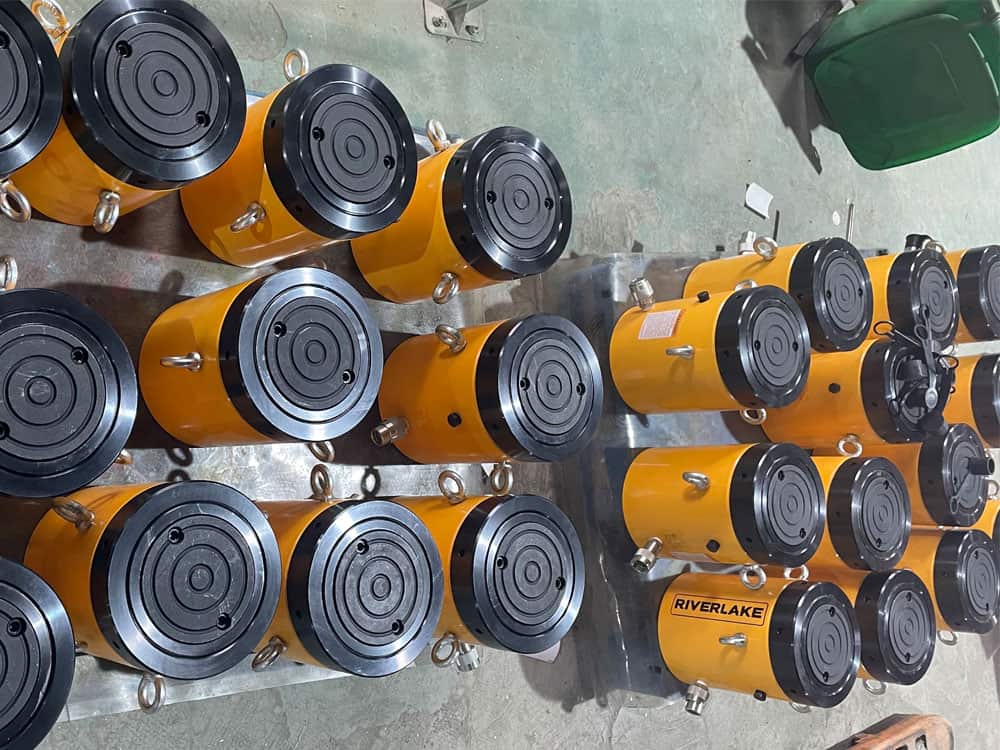

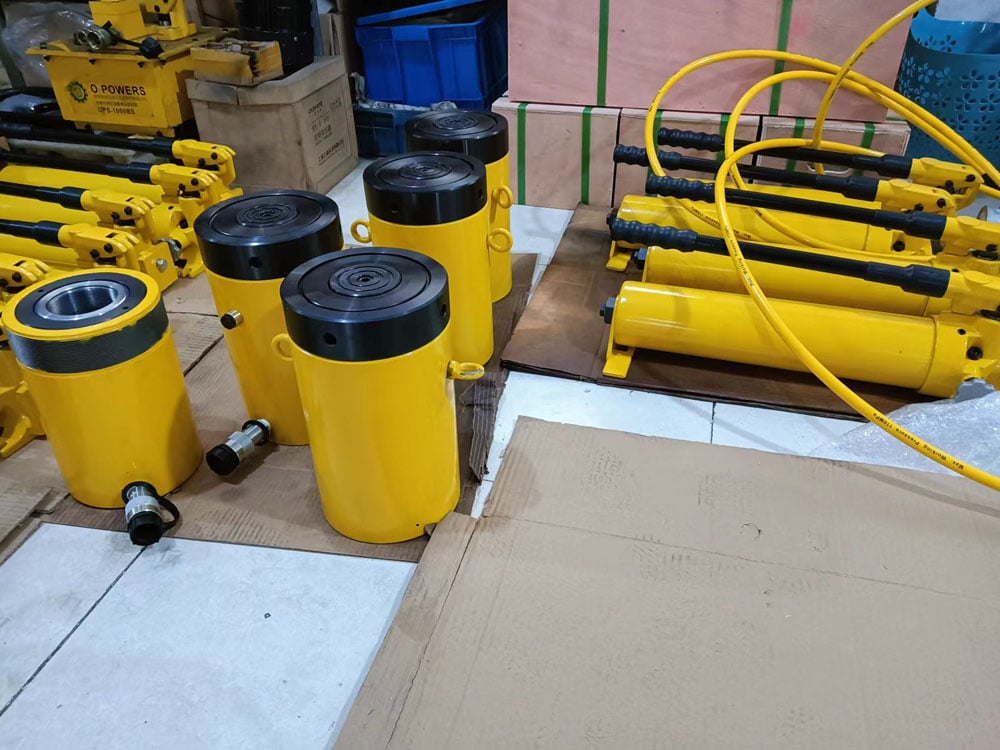

Description

Model: CLL-1502

Series: CLL

Product Lines: Industrial Tools

  • Lock nut provides mechanical load holding for a safe work environment
  • 10% side-load resistance of maximum capacity
  • Overflow port as stroke limiter to prevent plunger blow-out
  • Single-acting, load-return
  • Plunger wiper reduces contamination, extending cylinder life
  • Baked enamel finish for increased corrosion resistance
  • Hardened and chromed piston reduces wear and corrosion
  • Hardened alloy steel guide ring eliminates over travel and provides support to reduce wear from off-center loads
  • High strength composite bearing provides support for off-center loads without damaging the cylinder walls
  • An Industrial U-cup style seal prevents costly leaks

Think Safety

Manufacturer’s rating of load and stroke are maximum safe limits. Good practice encourages using only 80% of these ratings!

Specifications

Maximum Operating Pressure (bar)700
Capacity Class (tonnage)150
Stroke (mm)50
Collapsed Height A (mm)209
Extended Height B (mm)259
Return TypeSingle-Acting, Load Return
Plunger TypeSolid
MaterialCR40
Cylinder Effective Area Advance (cm2)201
Oil Capacity Advance (cm3)1005
Sideload Resistance of Maximum Capacity (percentage)10%
Surface TreatmentBaked enamel finish
Coupler3/8NPT-18
Weight (kg)53

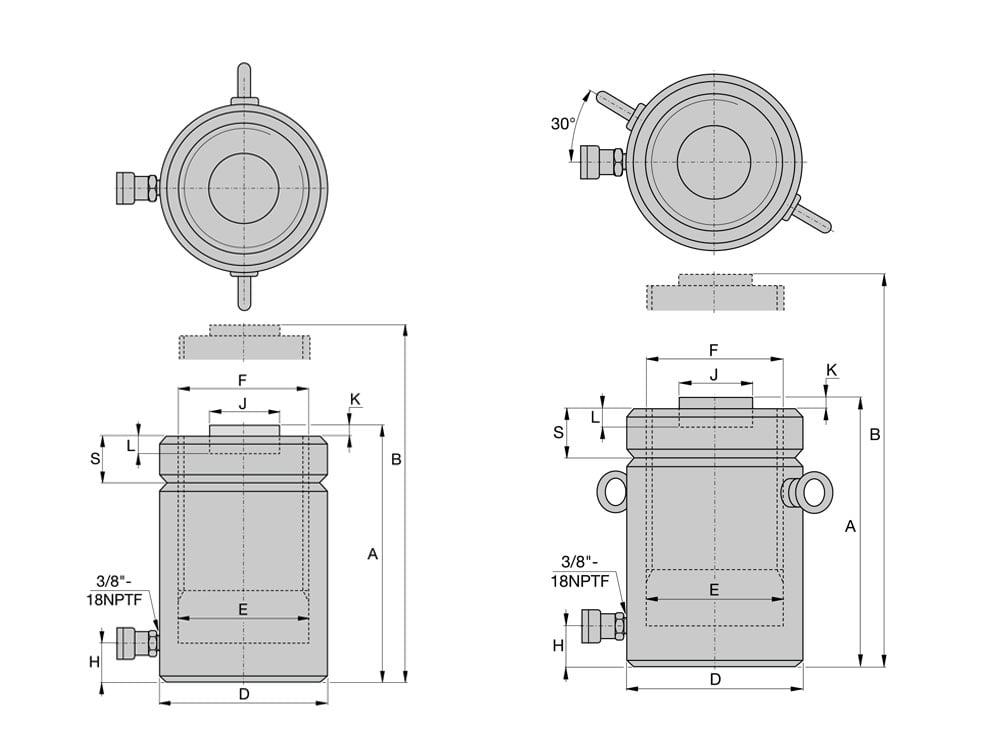

Dimensions

Collapsed Height/mm(A)209
Extended Height/mm(B)259
Outside Dia/mm(D)205
Cylinder Bore Dia/mm(E)130
Plunger Dia/mm(F)Tr160×6
Base To Advance Port/mm(H)39
Standard Saddle Dia/mm(J)130
Saddle Protri. From Plgr./mm(K)2
Depth of Plunger Hole/mm(L)25
Lock Nut Height/mm(S)44
Saddle Dia/mm(J1)130
Saddle Height/mm(K1)20
Saddle Model NumberCAT-200
CLL

Series Comparison

Model NumberCapacity/TonStroke/mmCylinder Effective Area/cm2Oil Capacity/cm3Collapsed Height/mm(A)Extended Height/mm(B)Outside Dia/mm(D)Cylinder Bore Dia/mm(E)Plunger Dia/mm(F)Base To Advance Port/mm(H)Standard Saddle Dia/mm(J)Saddle Protri. From Plgr./mm(K)Depth of Plunger Hole/mm(L)Lock Nut Height/mm(S)Saddle Dia/mm(J1)Saddle Height/mm(K1)Saddle Model NumberWeight/Kg
CLL-502505070.835416421412571Tr 95×430712133671 24 CAT-10015
CLL-5045010070.870821431412571Tr 95×430712133671 24 CAT-10020
CLL-5065015070.8106226441412571Tr 95×430712133671 24 CAT-10025
CLL-5085020070.8141631451412571Tr 95×430712133671 24 CAT-10030
CLL-50105025070.8177036461412571Tr 95×430712133671 24 CAT-10035
CLL-50125030070.8212441471412571Tr 95×430712133671 24 CAT-10040
CLL-100210050132.7663.518723716571Tr 130×630712134471 24 CAT-10030
CLL-1004100100132.7132723733716571Tr 130×630712134471 24 CAT-10039
CLL-1006100150132.71990.528743716571Tr 130×630712134471 24 CAT-10048
CLL-1008100200132.7265433753716571Tr 130×630712134471 24 CAT-10056
CLL-10010100250132.73317.538763716571Tr 130×630712134471 24 CAT-10064
CLL-10012100300132.7398143773716571Tr 130×630712134471 24 CAT-10073
CLL-1502150502011005209259205130Tr160×6391302254413020CAT-20053
CLL-15041501002012010259359205130Tr160×6391302254413020CAT-20066
CLL-15061501502013015309459205130Tr160×6391302254413020CAT-20078
CLL-15081502002014020359559205130Tr160×6391302254413020CAT-20092
CLL-150101502502015025409659205130Tr160×6391302254413020CAT-200104
CLL-150121503002016030459759205130Tr160×6391302254413020CAT-200117
CLL-200220050268.81417243293235130Tr185×6501302255013020CAT-20083
CLL-2006200150268.84251343493235130Tr185×6501302255013020CAT-200118
CLL-20012200300268.87085443693235130Tr185×6501302255013020CAT-200153
CLL-250225050362.91814.5249299275150Tr 215×6501502255615021CAT-250116
CLL-2506250150362.95443.5349499275150Tr 215×6501502255615021CAT-250163
CLL-25012250300362.99072.5449699275150Tr 215×6501502255615021CAT-250210
CLL-300230050452.22261295345310139Tr 240×6591395256019575CAT-300173
CLL-3006300150452.26783395545310139Tr 240×6591395256019575CAT-300233
CLL-30012300300452.211305495745310139Tr 240×6591395256019575CAT-300293
CLL-4002400505722905335385350159Tr 265×6701595257022585CAT-400251
CLL-40064001505728715435585350159Tr 265×6701595257022585CAT-400327
CLL-4001240030057214525535785350159Tr 265×6701595257022585CAT-400403
CLL-500250050730.23651375425400179Tr 305×6801795258025091CAT-500367
CLL-5006500150730.210953475625400179Tr 305×6801795258025091CAT-500467
CLL-50012500300730.218255575825400179Tr 305×6801795258025091CAT-500568
CLL-600260050854.94274.5395445430194Tr 330×6851945258527596CAT-600447
CLL-6006600150854.912823.5495645430194Tr 330×6851945258527596CAT-600563
CLL-60012600300854.921372.5595845430194Tr 330×6851945258527596CAT-600680
CLL-8002800501163.65818455505505224Tr 385×6100224525100320123CAT-800711
CLL-80068001501163.617454555705505224Tr 385×6100224525100320123CAT-800871
CLL-800128003001163.629090655905505224Tr 385×6100224525100320123CAT-8001031
CLL-100021000501451.57257.5495545560249Tr 430×6110249525110360136CAT-1000951
CLL-1000610001501451.521772.5595745560249Tr 430×6110249525110360136CAT-10001143
CLL-10001210003001451.536287.5695945560249Tr 430×6110249525110360136CAT-10001335
