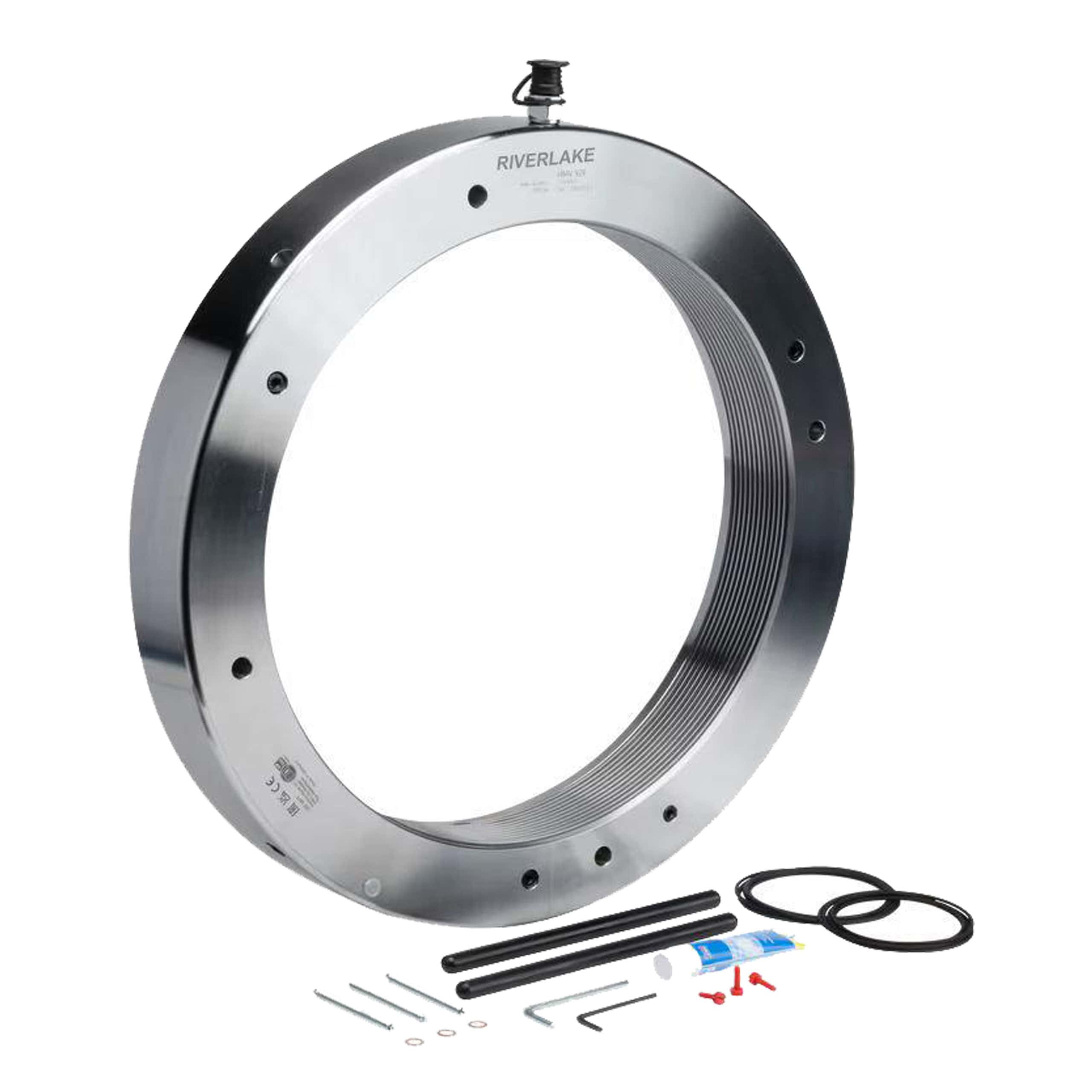

Serie HMVC, tuerca hidráulica para montaje y desmontaje de rodamientos imperiales
Las tuercas hidráulicas RIVERLAKE son herramientas de ingeniería de precisión diseñadas para el montaje y desmontaje seguro, eficiente y controlado de rodamientos y otros componentes en ejes cónicos. Al aplicar fuerza axial directamente mediante un pistón hidráulico integrado, las tuercas hidráulicas RIVERLAKE eliminan la necesidad de métodos mecánicos tradicionales como el calentamiento, el ajuste a presión o las técnicas de impacto, lo que reduce significativamente el riesgo de daños en los componentes y lesiones al operario.
Descripción
Serie: HMVC | Línea de producto: Herramientas industriales
Aplicación de fuerza precisa y controlableLas tuercas hidráulicas RIVERLAKE incorporan un pistón hidráulico que, al presurizarse, genera una fuerza axial potente y uniforme. Esta fuerza se aplica directamente al componente que se está montando o desmontando, lo que permite un posicionamiento preciso sin impactos ni presiones desiguales. El resultado es un ajuste fiable y una mayor vida útil del componente.
Montaje y desmontaje de rodamientos simplificadoDiseñadas específicamente para el montaje de rodamientos en asientos cónicos (incluidos manguitos adaptadores y manguitos de extracción), las tuercas hidráulicas RIVERLAKE eliminan la necesidad de tuercas de seguridad y llaves tradicionales. Para el desmontaje, la misma tuerca hidráulica puede utilizarse para extraer los rodamientos de ejes cónicos o manguitos de extracción, lo que ahorra horas de trabajo y evita daños en ejes o carcasas.
Operación segura y fácil de usarLas tuercas hidráulicas RIVERLAKE se accionan mediante una bomba hidráulica estándar (manual o eléctrica) conectada a través de una manguera de alta presión. El operario puede supervisar y controlar la fuerza aplicada de forma remota, manteniendo una distancia segura de la zona de trabajo. Un manómetro integrado o una pantalla digital opcional proporcionan información en tiempo real para un control preciso de la fuerza.
Construcción robusta y duraderaFabricadas en acero aleado de alta resistencia con un acabado anticorrosivo, las tuercas hidráulicas RIVERLAKE están diseñadas para soportar entornos industriales exigentes. Los anillos de desgaste y los sellos reemplazables garantizan una larga vida útil y un mantenimiento sencillo. Su diseño compacto y de bajo perfil permite acceder a espacios reducidos donde las herramientas convencionales no caben.
Gama versátil para múltiples aplicacionesRIVERLAKE ofrece una gama completa de tuercas hidráulicas con roscas de medidas métricas a pulgadas, aptas para ejes de diámetros pequeños a extragrandes. Dispone de modelos estándar para la mayoría de los tamaños de rodamientos comunes, y se pueden diseñar configuraciones personalizadas para aplicaciones especiales, como ejes de hélice, rodillos de prensa y otra maquinaria pesada.
Soluciones completas de sistemasCada tuerca hidráulica RIVERLAKE se suministra con un acoplamiento de conexión rápida y se puede utilizar con RIVERLAKE. Bombas hidráulicas manuales de ultra alta presión P2282Incluye mangueras y manómetros como un sistema completo. Los accesorios opcionales, como tubos de extensión, adaptadores y estuches de transporte, mejoran su versatilidad y portabilidad.

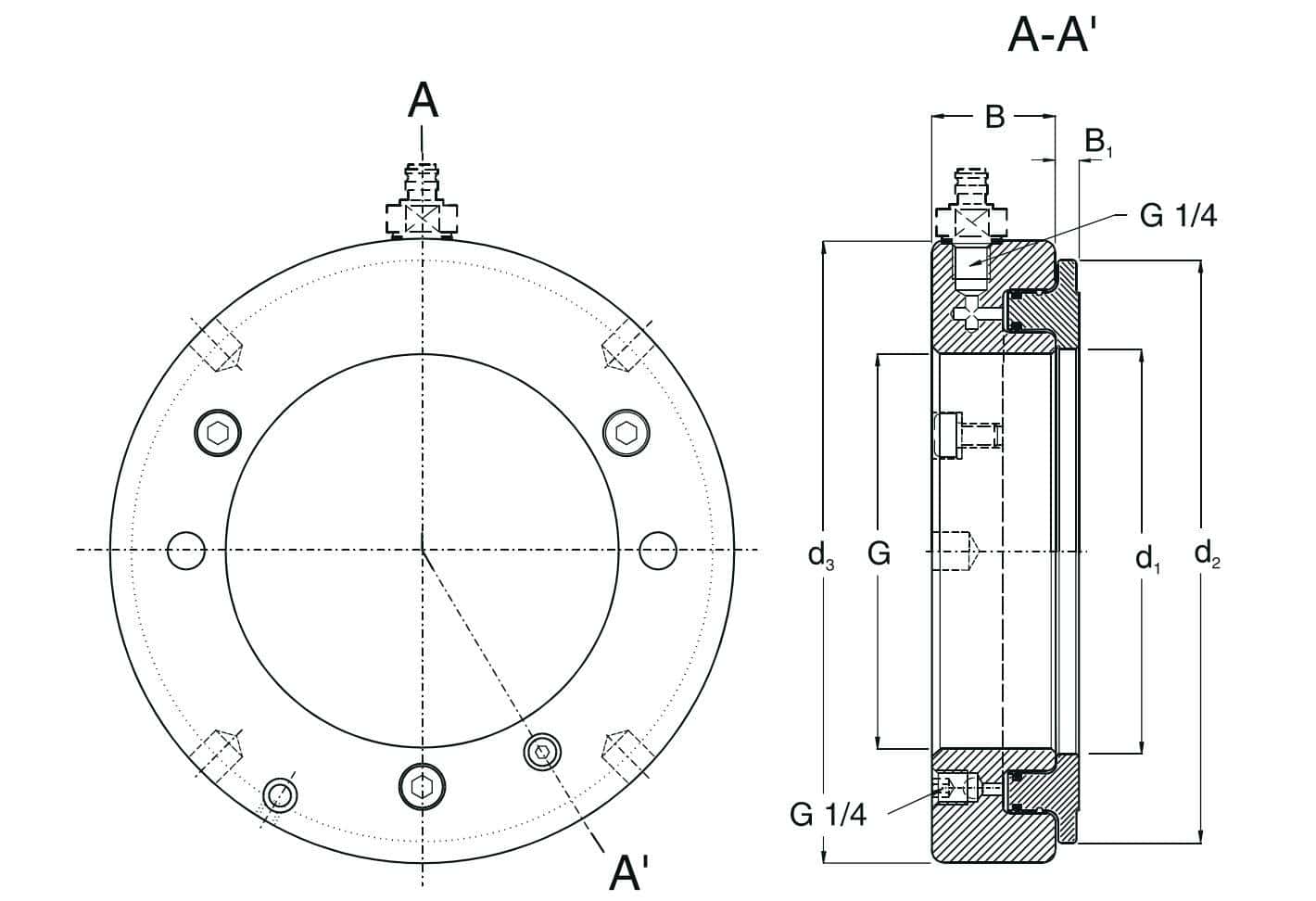

Diagrama
Dimensiones
Comparación de series
| Modelo | Hilo | Paso diámetro (pulgadas) | Threads por IN | d1 (EN) | d2 (EN) | d3 (EN) | B (EN) | B1 (EN) | golpe (EN) | área del pistón (pulg²) | grosor (lb) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HMVC10E | de 1 | de 1 | 18 | 2 | 4.1 | 4.5 | 1.5 | 0.16 | 0.2 | 4.5 | 6 |
| HMVC11E | de 2 | de 2 | 18 | 2.2 | 4.3 | 4.7 | 1.5 | 0.16 | 0.2 | 4.9 | 6.1 |
| HMVC12E | de 2 | de 2 | 18 | 2.4 | 4.5 | 4.9 | 1.5 | 0.2 | 0.2 | 5.1 | 6.2 |
| HMVC13E | de 2 | de 2 | 18 | 2.6 | 4.8 | 5.1 | 1.5 | 0.2 | 0.2 | 5.6 | 6.6 |
| HMVC14E | de 2 | de 2 | 18 | 2.8 | 5 | 5.3 | 1.5 | 0.2 | 0.2 | 5.9 | 7.1 |
| HMVC15E | de 2 | de 2 | 12 | 3 | 5.2 | 5.5 | 1.5 | 0.2 | 0.2 | 6.2 | 7.5 |
| HMVC 16E | de 3 | de 3 | 12 | 3.2 | 5.4 | 5.7 | 1.5 | 0.2 | 0.2 | 6.5 | 8.2 |
| HMVC 17E | de 3 | de 3 | 12 | 3.4 | 5.6 | 5.9 | 1.5 | 0.2 | 0.2 | 6.8 | 8.3 |
| HMVC18E | de 3 | de 3 | 12 | 3.6 | 5.8 | 6.1 | 1.5 | 0.2 | 0.2 | 7.3 | 8.8 |
| HMVC19E | de 3 | de 3 | 12 | 3.8 | 6 | 6.4 | 1.5 | 0.2 | 0.2 | 7.6 | 9.5 |
| HMVC 20E | de 3 | de 3 | 12 | 4 | 6.2 | 6.5 | 1.5 | 0.24 | 0.2 | 7.9 | 9.7 |
| HMVC 21E | de 4 | de 4 | 12 | 4.2 | 6.4 | 6.8 | 1.5 | 0.24 | 0.2 | 8.2 | 10.3 |
| HMVC 22E | de 4 | de 4 | 12 | 4.4 | 6.7 | 7 | 1.5 | 0.24 | 0.2 | 8.7 | 10.9 |
| HMVC 24E | de 4 | de 4 | 12 | 4.7 | 7 | 7.4 | 1.5 | 0.24 | 0.2 | 9.3 | 11.6 |
| HMVC 26E | de 5 | de 5 | 12 | 5.1 | 7.5 | 7.8 | 1.5 | 0.24 | 0.2 | 9.9 | 12.5 |
| HMVC 28E | de 5 | de 5 | 12 | 5.5 | 7.9 | 8.2 | 1.5 | 0.28 | 0.2 | 10.5 | 13.2 |
| HMVC 30E | de 5 | de 5 | 12 | 5.9 | 8.3 | 8.7 | 1.5 | 0.28 | 0.2 | 11.6 | 14.6 |
| HMVC 32E | de 6 | de 6 | 8 | 6.3 | 8.8 | 9.1 | 1.6 | 0.28 | 0.24 | 13.3 | 16.8 |
| HMVC 34E | de 6 | de 6 | 8 | 6.7 | 9.3 | 9.6 | 1.6 | 0.28 | 0.24 | 14.6 | 18.5 |
| HMVC 36E | de 7 | de 6 | 8 | 7.1 | 9.7 | 10.1 | 1.6 | 0.28 | 0.24 | 16 | 20.2 |
| HMVC 38E | de 7 | de 7 | 8 | 7.5 | 10.2 | 10.6 | 1.7 | 0.31 | 0.28 | 17.8 | 23.1 |
| HMVC40E | de 7 | de 7 | 8 | 7.9 | 10.7 | 11.1 | 1.7 | 0.31 | 0.31 | 19.4 | 25.4 |
| HMVC44E | de 8 | de 8 | 8 | 8.7 | 11.5 | 12 | 1.7 | 0.31 | 0.35 | 22.3 | 29.8 |
| HMVC48E | de 9 | de 9 | 6 | 9.5 | 12.4 | 13 | 1.8 | 0.35 | 0.39 | 25.6 | 35.3 |
| HMVC52E | de 10 | de 10 | 6 | 10.3 | 13.4 | 14 | 1.9 | 0.35 | 0.43 | 29.1 | 41.9 |
| HMVC54E | de 10 | de 10 | 6 | 10.7 | 13.9 | 14.5 | 1.9 | 0.35 | 0.47 | 30.7 | 45.2 |
| HMVC56E | de 11 | de 10 | 6 | 11.1 | 14.3 | 15 | 1.9 | 0.35 | 0.47 | 32.7 | 48.5 |
| HMVC60E | de 11 | de 11 | 6 | 11.9 | 15.2 | 15.9 | 2 | 0.39 | 0.55 | 36.6 | 56.2 |
| HMVC 64E | de 12 | de 12 | 6 | 12.7 | 16.1 | 16.9 | 2.1 | 0.39 | 0.55 | 40.8 | 65 |
| HMVC68E | de 13 | de 13 | 5 | 13.5 | 16.9 | 17.7 | 2.1 | 0.39 | 0.55 | 44 | 69.4 |
| HMVC 72E | de 14 | de 14 | 5 | 14.3 | 17.9 | 18.6 | 2.2 | 0.39 | 0.59 | 48.5 | 78.3 |
| HMVC 76E | de 14 | de 14 | 5 | 15 | 18.7 | 19.6 | 2.3 | 0.43 | 0.63 | 51.9 | 89.3 |
| HMVC 80E | de 15 | de 15 | 5 | 15.8 | 19.6 | 20.6 | 2.4 | 0.43 | 0.67 | 56.9 | 100 |
| HMVC 84E | de 16 | de 16 | 5 | 16.6 | 20.6 | 21.5 | 2.4 | 0.43 | 0.67 | 62 | 110 |
| HMVC 88E | de 17 | de 17 | 5 | 17.4 | 21.4 | 22.3 | 2.4 | 0.47 | 0.67 | 65.9 | 119 |
| HMVC 92E | de 18 | de 17 | 5 | 18.2 | 22.2 | 23.3 | 2.5 | 0.47 | 0.67 | 69.9 | 132 |
| HMVC 96E | de 18 | de 18 | 5 | 19 | 23.1 | 24.1 | 2.6 | 0.47 | 0.75 | 75.3 | 139 |
| HMVC 100E | de 19 | de 19 | 5 | 19.8 | 24 | 25 | 2.6 | 0.47 | 0.75 | 79.8 | 154 |
| HMVC 106E | de 20 | de 20 | 4 | 20.9 | 25.4 | 26.4 | 2.7 | 0.51 | 0.83 | 87.1 | 174 |
| HMVC112E | de 22 | de 21 | 4 | 22.1 | 26.7 | 27.7 | 2.8 | 0.51 | 0.87 | 94.9 | 194 |
| HMVC120E | de 23 | de 23 | 4 | 23.7 | 28.4 | 29.4 | 2.9 | 0.51 | 0.91 | 104.3 | 220 |
| HMVC126E | de 24 | de 24 | 4 | 24.9 | 29.7 | 30.8 | 2.9 | 0.55 | 0.91 | 113 | 243 |
| HMVC134E | de 26 | de 26 | 4 | 26.5 | 31.3 | 32.5 | 3 | 0.55 | 0.94 | 123.2 | 265 |
| HMVC142E | de 27 | de 27 | 3 | 28 | 33.1 | 34.3 | 3.1 | 0.59 | 0.98 | 135.9 | 298 |
| HMVC150E | de 29 | de 29 | 3 | 29.6 | 34.8 | 35.9 | 3.1 | 0.59 | 0.98 | 147.6 | 322 |
| HMVC160E | de 31 | de 31 | 3 | 31.6 | 36.9 | 38 | 3.1 | 0.63 | 0.98 | 161 | 355 |
| HMVC 170E | de 33 | de 33 | 3 | 33.5 | 39 | 40.2 | 3.3 | 0.63 | 1.02 | 177.6 | 399 |
| HMVC180E | de 35 | de 35 | 3 | 35.5 | 41.1 | 42.3 | 3.4 | 0.67 | 1.18 | 192.4 | 452 |
| HMVC190E | de 37 | de 37 | 3 | 37.5 | 43.2 | 44.3 | 3.4 | 0.67 | 1.18 | 210.3 | 481 |
